نام تجاری:	SJK
شماره مدل:	SJK-9MA0000M5Z04J1A6 یا SJK-9MA0000MAB04J1A6
مقدار:	10PCS
قیمت:	negotiable
جزئیات بسته بندی:	100 عدد / کیسه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 9M DIP OCXO

محدوده فرکانس:

۵ تا ۱۰۰ مگاهرتز

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت / 12 ولت

تحمل فرکانس:

100ppb

اندازه:

25*25*12 میلی متر

درخواست ها:

ایستگاه پایه، سوئیچ دیجیتال، مدار زمان بندی مرجع و غیره

SMD یا DIP:

از طریق سوراخ

بسامد:

10.000 مگاهرتز ، 100 مگاهرتز

ثبات:

0.05 ppm

محدوده دمای کاری:

-20 ~+70 ℃ ， -40 ~+85 ℃

قابلیت ارائه:

70KKpcs/M

توضیحات محصول

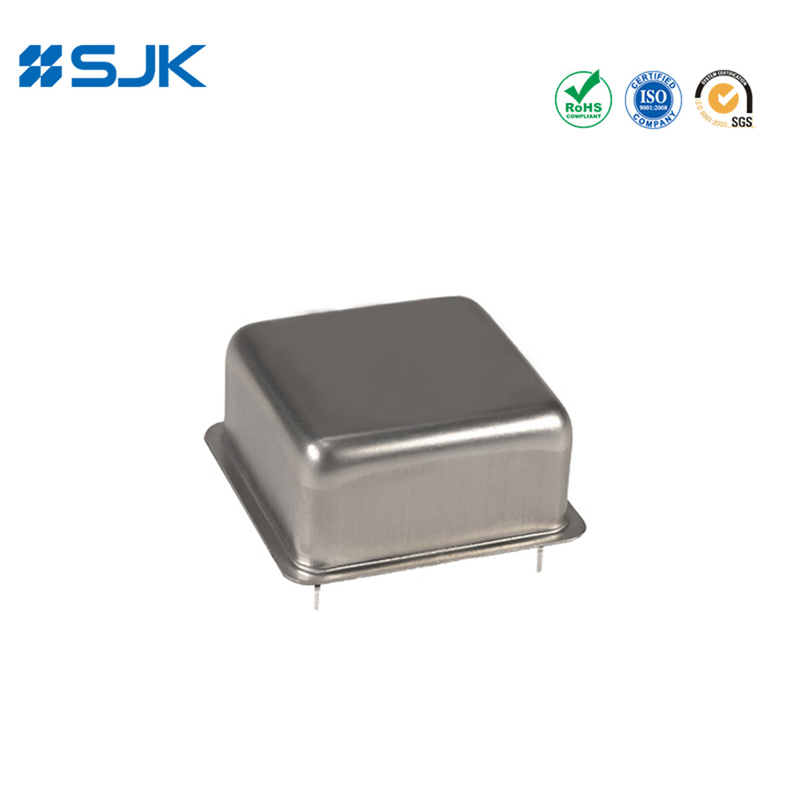

Through-Hole 25*25*12mm OCXO 5~100MHz 5.0V یا 12V ±100ppb -30~+70°C برای مدار زمان بندی مرجع

ویژگی ها

OCXO (اوفن کنترل کریستال نوسان دهنده)

نوع 25.4×25.4×12.7mm DIP Through-hole OCXO

محدوده فرکانس از 5MHz تا 100MHz

±3ppb ثبات فرکانس بیش از -40 ~ + 85 °C

لایه 3 (به طور کلی ± 0.3ppm از جمله 10 سال پیری)

گرم شدن بسیار سریع و ثبات دقیق

برنامه های کاربردی: ایستگاه پایه، سوئیچ دیجیتال، تجهیزات آزمایش، تجهیزات اندازه گیری، SDH، SONET و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		سری 9M DIP OCXO
نوع خروجی		LVTTL/Sine wave
بار خروجی		15pF، یا مشخص کنید
شکل موج خروجی		مستطیل
ولتاژ تغذیه		3.3V/5.0V	12 ولت
محدوده فرکانس		۵ تا ۴۰ مگاهرتز	10~100MHz
دمای کار		-40~+85°C، یا مشخص کنید
ثبات فرکانس	تحمل فرکانس	±10ppb حداکثر
	در مقابل دمای کار	±3ppb~±10ppb
	در مقابل ولتاژ تغذیه	±5ppb حداکثر (±5 تغییر)
	در مقابل بار	±5ppb حداکثر (±10 تغییر)
	در مقابل پیری	±0.5ppb/روز، ±50ppb/سال، ±0.3ppm/10 سال
ولتاژ Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
چرخه کاری		45 تا 55 درصد
دروغین		-60dBc
گرم کردن		±10ppb (در عرض 2 دقیقه @+25، با اشاره به 1 ساعت)
مصرف برق (وضعیت ثابت)		1.3W مکس
محدوده تنظیم فرکانس		±0.5ppm (+1.65V±1.65V/+2.5V±2.5V/+5V±5)
ضوضای فاز @20MHz	@10Hz	-120dBc/Hz
	@100Hz	-135dBc/Hz
	@1KHz	-145dBc/Hz
	@10KHz	-150dBc/Hz
واحد بسته بندی		صد تا

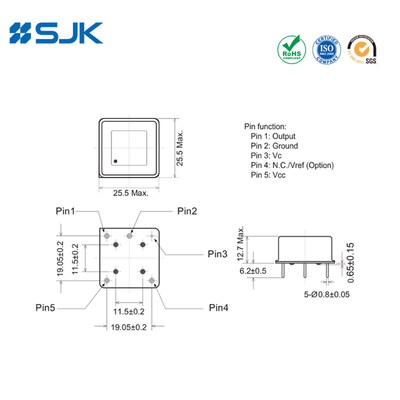

ابعاد [ملی متر]

از طریق سوراخ 4 پین 25 * 25mm OCXO پشتیبانی 10MHz، 100Mz 5 ~ 100MHz 5.0V یا 12V ± 100ppb یا ± 20ppb برای مخابرات 0

از طریق سوراخ 4 پین 25 * 25mm OCXO پشتیبانی 10MHz، 100Mz 5 ~ 100MHz 5.0V یا 12V ± 100ppb یا ± 20ppb برای مخابرات 1 +86-755-88352869

از طریق سوراخ 4 پین 25 * 25mm OCXO پشتیبانی 10MHz، 100Mz 5 ~ 100MHz 5.0V یا 12V ± 100ppb یا ± 20ppb برای مخابرات 2 rita@q-crystal.com
