نام تجاری:	SJK
شماره مدل:	SJK-7Q32000M1H04K0A6
مقدار:	3000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 7Q SMD TCXO

محدوده فرکانس:

32000 مگاهرتز

ولتاژ تغذیه:

1.8 ولت

نوع خروجی:

موج سینوسی بریده شده

اندازه:

2.5 * 2.0 * 0.85 میلی متر

ثبات فرکانس:

±0.5ppm~1.0±1.0ppm

درخواست ها:

GPS، ارتباطات بی سیم، تلفن همراه و غیره

نوع:

SMD

بسته بندی:

2520

پد:

4 پد

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

2520 موج سینوس قطع شده TCXO,1.8 ولت موج سینوس TCXO,32 مگاهرتز موج سینوس TCXO

1.8V Clipped Sine Wave TCXO

32MHz Clipped Sine Wave TCXO

توضیحات محصول

SMD 2520 TCXO 26MHz 1.8V-3.3V خروجی امواج سینوس کوتاه ± 0.5ppm -40 ~ + 85°C

ویژگی ها

• اندازه 2520 بسیار کوچک و سبک SMD TCXO / VC-TCXO

• کار با ولتاژ پایین

• ساختار بسته ی واحد

• محدوده فرکانس بالا: 16MHz ~ 60MHz

• سر و صدا فاز پایین

• اپلیکیشن برای GPS/GNSS، تلفن همراه، دستگاه پوشیدنی،

اینترنت اشیا، مخابرات، ارتباطات رادیویی صنعتی و غیره

• مطابق با RoHS / بدون Pb

مشخصات

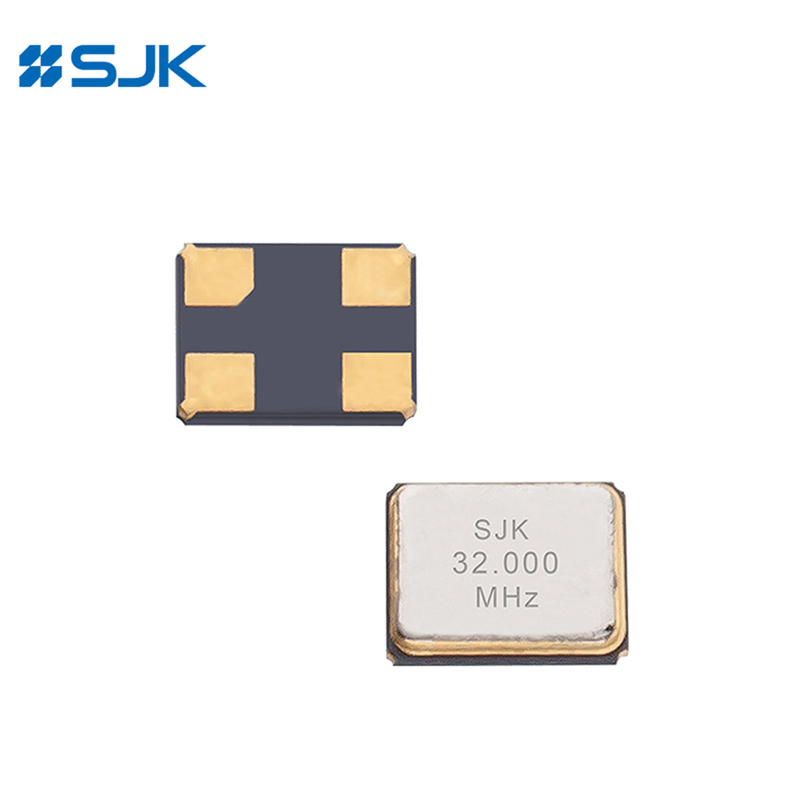

2520 TCXO 32MHz 1.8V Clip Sine Wave خروجی ±0.5ppm -40~+85°C 0

نوع		SMD سری 7Q TCXO
نوع خروجی		امواج سینوس برش داده شده
بار خروجی		15pF
ولتاژ تغذیه		1.8 تا 3.3 ولت
محدوده فرکانس		10~60MHz
جریان عرضه		حداکثر 10 ميلي آمپر
سطح خروجی		0.1Vcc /0.9Vcc
ثبات فرکانس	تحمل	±2.0ppm حداکثر (پس از 2 جریان مجدد)
	در مقابل دمای	±2ppm~±5ppm
	در مقابل ولتاژ تغذیه	±0.2ppm حداکثر	±0.2ppm حداکثر
	در مقابل پیری	±1.0ppm حداکثر/سال
چرخه کاری		45 تا 55 درصد
زمان بالا رفتن / سقوط		حداکثر 8 سانتی متر
زمان شروع		حداکثر 5 میلی متر
دمای کار		-40~+85°C، یا مشخص کنید
ضوضای فاز @26MHz	100 هرتز	-110dBc/Hz
	1KHz	-130dBc/Hz
	10KHz	-145dBc/Hz
واحد بسته بندی		۳۰۰۰ تکه در ریل

ابعاد [ملی متر]

2520 TCXO 32MHz 1.8V Clip Sine Wave خروجی ±0.5ppm -40~+85°C 1

2520 TCXO 32MHz 1.8V Clip Sine Wave خروجی ±0.5ppm -40~+85°C 2 +86-755-88352869

2520 TCXO 32MHz 1.8V Clip Sine Wave خروجی ±0.5ppm -40~+85°C 3 rita@q-crystal.com
