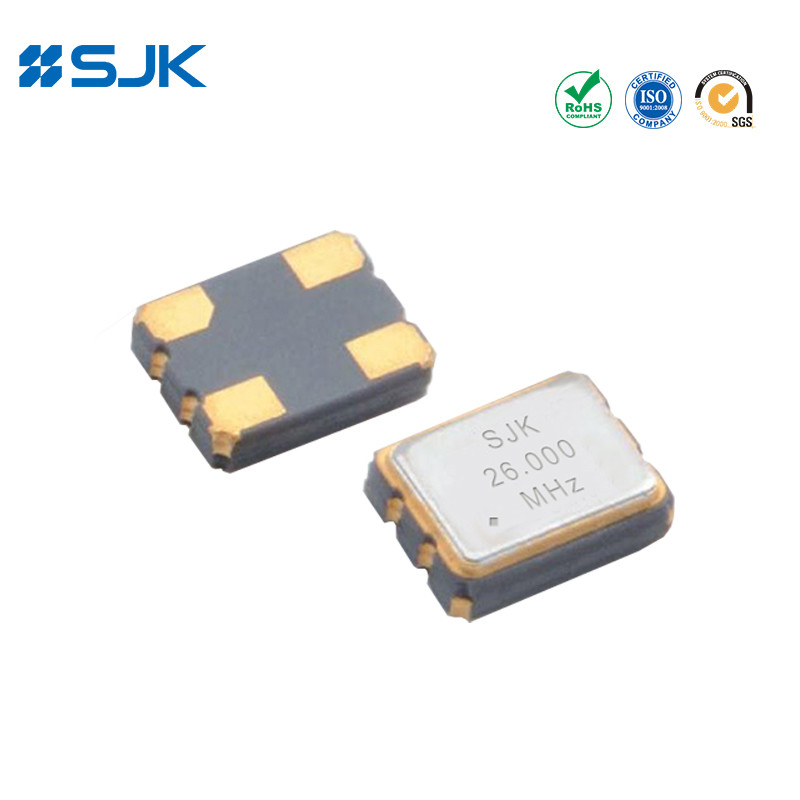

Name: 26MHz 3.3V TCXO 2520 خروجی امواج سینوس برش داده شده ± 0.5ppm -40- 85C ثبات فرکانس بالا
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000M3C04K0A6
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SJK-7Q26000M3C04K0A6
مقدار:	3000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

Model:

7Q series SMD TCXO

Frequency range:

26.000MHz

Supply voltage:

3.3V

Output type:

Clipped sine wave

Size:

2.5*2.0*0.85mm

ثبات فرکانس:

±0.5ppm~1.0±1.0ppm

Applications:

GPS, Wireless Communications, Mobile Phone, etc.

Type:

SMD

بسته بندی:

2520

Pad:

4 pads

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

ثبات فرکانس بالا TCXO,26MHz TCXO,3.3V TCXO

26MHz TCXO

3.3V TCXO

توضیحات محصول

SMD 2520 TCXO 26MHz 3.3V خروجی امواج سینوس برش داده شده ± 0.5ppm -40 ~ + 85°C

ویژگی ها

منطق خروجی LVCMOS، محدوده فرکانس از 10MHz تا 60MHz

اندازه 2520، SMD 0.80mm بالا TCXO /VC-TCXO

کار با ولتاژ پایین: 1.8V، 2.5V، 2.8V، 3.3V

ثبات فرکانس: ±2ppm~±5ppm

عملکرد سه حالت

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: تلفن همراه، ارتباطات بی سیم، اینترنت اشیا، GPS، WLAN و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		SMD سری 7Q TCXO
نوع خروجی		CMOS
بار خروجی		15pF
ولتاژ تغذیه		1.8 تا 3.3 ولت
محدوده فرکانس		10~60MHz
جریان عرضه		حداکثر 10 ميلي آمپر
سطح خروجی		0.1Vcc /0.9Vcc
ثبات فرکانس	تحمل	±2.0ppm حداکثر (پس از 2 جریان مجدد)
	در مقابل دمای	±2ppm~±5ppm
	در مقابل ولتاژ تغذیه	±0.2ppm حداکثر	±0.2ppm حداکثر
	در مقابل پیری	±1.0ppm حداکثر/سال
چرخه کاری		45 تا 55 درصد
زمان بالا رفتن / سقوط		حداکثر 8 سانتی متر
زمان شروع		حداکثر 5 میلی متر
دمای کار		-40~+85°C، یا مشخص کنید
ضوضای فاز @26MHz	100 هرتز	-110dBc/Hz
	1KHz	-130dBc/Hz
	10KHz	-145dBc/Hz
واحد بسته بندی		۳۰۰۰ تکه در ریل

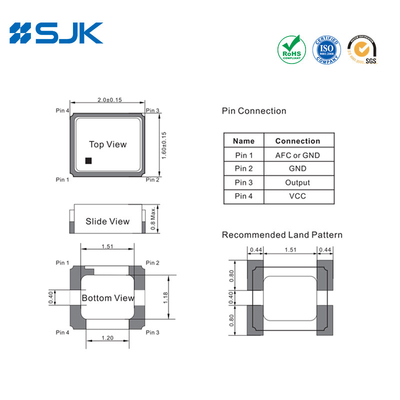

ابعاد [ملی متر]

26MHz 3.3V TCXO 2520 خروجی امواج سینوس برش داده شده ± 0.5ppm -40- 85C ثبات فرکانس بالا 0

26MHz 3.3V TCXO 2520 خروجی امواج سینوس برش داده شده ± 0.5ppm -40- 85C ثبات فرکانس بالا 1 +86-755-88352869

26MHz 3.3V TCXO 2520 خروجی امواج سینوس برش داده شده ± 0.5ppm -40- 85C ثبات فرکانس بالا 2 rita@q-crystal.com
