Name: SJK8209 2520 نوسانگر MEMS با فرکانس بالا 80 تا 220 MHz ±10 تا ±50 Ppm برای مخابرات، شبکه سازی
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT8209AC-23-25E-156.000000T
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SiT8209AC-23-25E-156.000000T
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/Reel یا 1Kpcs/Reel
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سیریز SJK8209 نوسانگر MEMS فرکانس بالا با عملکرد بالا

محدوده فرکانس:

80-220 مگاهرتز

نوع خروجی:

سازگاری LVCMOS/LVTTL

ثبات فرکانس:

±10 ppm

اندازه:

2.0x1.6، 2.5x2.0، 3.2x2.5، 5.0x3.2، 7.0x5.0 میلی متر

درخواست ها:

SATA، SAS، Ethernet، 10-گیگابیت Ethernet، SONET، PCI Express، ویدیو، بی سیم

فعال کردن تابع:

آره

ولتاژ تغذیه:

1.8 ولت / 2.5 ولت / 2.8 ولت / 3.3 ولت

جریان عرضه:

1.5 μA

بار خروجی:

15 pF

نوع بسته بندی:

SOT23-5

محدوده دمای عملیاتی:

-40 درجه سانتی گراد تا +85 درجه سانتی گراد

پیری:

±3 ppm/سال

قابلیت ارائه:

8Kpcs در روز

برجسته کردن:

نوسانگر 2520 مِم,نوسانگر mems 80MHz,mems osc 220 MHz

mems oscillator 80MHz

mems osc 220 MHz

توضیحات محصول

SJK8209 2520 نوسانگر MEMS با فرکانس بالا 80 تا 220 مگاهرتز عملکرد بالا ±10 تا ±50 ppm برای مخابرات، شبکه سازی

ویژگی ها

هر فرکانسی بین 80.000001 و 220 MHz با دقت 6 اعشار

جایگزینی 100٪ از نوسانگرهای مبتنی بر کوارتز

جیتر فاز بسیار کم: 0.5 ps (12 kHz تا 20 MHz)

ثبات فرکانس تا ±10 پی پی ام

محدوده دمای صنعتی یا تجاری گسترش یافته

خروجی سازگار با LVCMOS/LVTTL

بسته های استاندارد 4 پین: 2.5 x 2.0، 3.2 × 25، 5.0 × 3.2، 7.0 × 5.0 میلی متر × میلی متر

قابلیت اطمینان سیلیکون 2 FIT یا 500 میلیون ساعت MTBF

بدون Pb، مطابق با RoHS و REACH

زمان انجام بسیار کوتاه

درخواست ها

SATA، SAS، Ethernet، 10-گیگابیت Ethernet، SONET، PCI Express، ویدیو، بی سیم

محاسبات، ذخیره سازی، شبکه سازی، مخابرات، کنترل صنعتی

مشخصات

نوع	SJK8209 نوسانگر MEMS با فرکانس بالا
نوع خروجی	LVCMOS/LVTTL
محدوده فرکانس	80-220 مگاهرتز
ولتاژ تغذیه	1.8 ولت2.5 ولت2.8 ولت3.3V
ثبات فرکانس	±10ppm
مصرف فعلی	حداکثر 36mA
جریان آمادگی	70mA حداکثر
جریان غیرفعال OE	حداکثر ۳۱ میلی آمپر
دمای کار	-40 تا +85 درجه سانتیگراد
چرخه کاری	45 تا 55 درصد
زمان بالا رفتن / افتادن	2. ماکس
ولتاژ Vol (Max.) / Voh (Min.)	10٪ Vcc / 90٪ Vcc
ولتاژ Vil (حداکثر) / Vih (دقیقه ای)	30٪Vcc / 70٪Vcc
مقاومت ورودی و کشش بالا	حداکثر 250KΩ (Pin1 Logic High)
مقاومت ورودی و کشش بالا	2MΩ دقیقه (Pin1 منطق پایین)
زمان شروع	حداکثر 5 میلی متر
زمان فعال/ غیرفعال	۱۲۲ اینچ حداکثر
زمان ادامه	حداکثر 5 میلی متر
Jitter دوره RMS	4ps حداکثر
جتر از اوج به اوج دوره	حداکثر 30ps
Jitter فاز RMS (12KHz ~ 20MHz)	دو ثانیه به حداکثر
دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد
واحدهای بسته بندی	۲۰۱۶ / ۲۵۲۰ / ۳۲۲۵: ۳۰۰۰ عدد در ریل ۵۰۳۲ / ۷۰۵۰: ۱۰۰۰ عدد در هر ریل

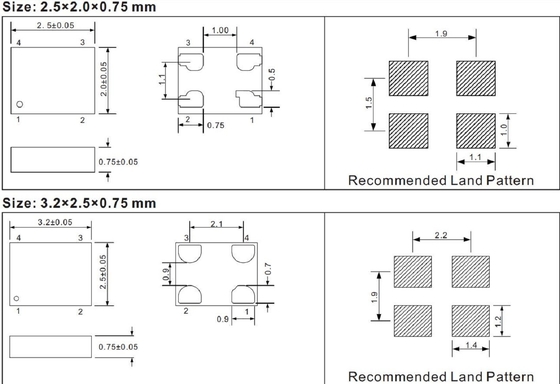

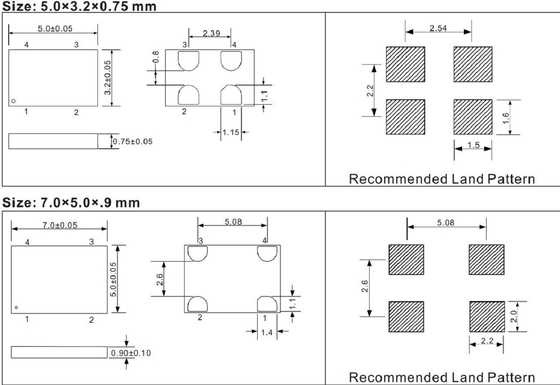

ابعاد [ملی متر]

SJK8209 2520 نوسانگر MEMS با فرکانس بالا 80 تا 220 MHz ±10 تا ±50 Ppm برای مخابرات، شبکه سازی 0

SJK8209 2520 نوسانگر MEMS با فرکانس بالا 80 تا 220 MHz ±10 تا ±50 Ppm برای مخابرات، شبکه سازی 1

SJK8209 2520 نوسانگر MEMS با فرکانس بالا 80 تا 220 MHz ±10 تا ±50 Ppm برای مخابرات، شبکه سازی 3 +86-755-88352869

SJK8209 2520 نوسانگر MEMS با فرکانس بالا 80 تا 220 MHz ±10 تا ±50 Ppm برای مخابرات، شبکه سازی 4 rita@q-crystal.com
