نام تجاری:	SJK
شماره مدل:	SiT8208AC -23-25E -75.000000T
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/Reel یا 1Kpcs/Reel
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

SJK8208 نوسانگر فوق العاده کارایی

محدوده فرکانس:

1-80 مگاهرتز

نوع خروجی:

خروجی سازگار با LVCMOS/LVTTL

ثبات فرکانس:

±10 ppm

اندازه:

5.0 * 3.2 میلی متر

درخواست ها:

صنعت، مخابرات، ذخیره سازی، شبکه سازی

محدوده دمای کاری:

-40 درجه سانتی گراد تا +85 درجه سانتی گراد

فعال کردن تابع:

آره

ولتاژ تغذیه:

1.8 ولت، 2.5 ولت، 2.8 ولت، 3.3 ولت

جریان عرضه:

1.5 μA

بار خروجی:

15 pF

نوع بسته بندی:

SOT23-5

پیری:

±3 ppm/سال

قابلیت ارائه:

8Kpcs در روز

برجسته کردن:

نوسانگر کریستالی 5032 MEMS,نوسانگر کریستالی mems 1MHz,مِمِسِ اسِک 80 مِگاهرتز

mems crystal oscillator 1MHz

mems osc 80MHz

توضیحات محصول

SJK8208 5032 1 تا 80 مگاهرتز، ±10 تا ±50 پی پی ام نوسانگر نوسانگر با عملکرد بالا برای صنعت، مخابرات، ذخیره سازی، شبکه

ویژگی ها

هر فرکانسی بین 1 تا 80 مگاهرتز با دقت 6 اعشار

جایگزینی 100٪ از نوسانگرهای مبتنی بر کوارتز

جیتر فاز بسیار پایین: 0.5 ps (12 kHz تا 20 MHz)

ثبات فرکانس تا ±10 پی پی ام

محدوده دمای صنعتی یا تجاری گسترش یافته

خروجی سازگار با LVCMOS/LVTTL

بسته های استاندارد 4 پین: 2.5 x 2.0، 3.2 × 25، 5.0 × 3.2، 7.0 × 5.0 میلی متر × میلی متر

نمونه گیری فوری با ماشین زمان II و نوسانگرهای قابل برنامه ریزی

قابلیت اطمینان سیلیکون 2 FIT یا 500 میلیون ساعت MTBF

بدون Pb، مطابق با RoHS و REACH

زمان انتقال بسیار کوتاه

درخواست ها

SATA، SAS، Ethernet، PCI Express، ویدئو، وای فای

محاسبات، ذخیره سازی، شبکه سازی، مخابرات، کنترل صنعتی

مشخصات

نوع	SJK8208 نوسانگر فوق العاده عملکرد
نوع خروجی	سازگاری LVCMOS/LVTTL
محدوده فرکانس	1-80MHz
ولتاژ تغذیه	1.8 ولت2.5 ولت2.8 ولت3.3V
ثبات فرکانس	±10ppm، ±50ppm
مصرف فعلی	حداکثر ۳۳ میلی آمپر
جریان آمادگی	70mA حداکثر
جریان غیرفعال OE	حداکثر ۳۱ میلی آمپر
دمای کار	-40 تا +85 درجه سانتیگراد
چرخه کاری	45 تا 55 درصد
زمان بالا رفتن / افتادن	2. ماکس
ولتاژ Vol (Max.) / Voh (Min.)	10٪ Vcc / 90٪ Vcc
ولتاژ Vil (حداکثر) / Vih (دقیقه ای)	30٪Vcc / 70٪Vcc
مقاومت ورودی و کشش بالا	حداکثر 150KΩ (Pin1 Logic High)
مقاومت ورودی و کشش بالا	2MΩ دقیقه (Pin1 منطق پایین)
زمان شروع	حداکثر 5 میلی متر
زمان فعال/ غیرفعال	۱۲۲ اینچ حداکثر
زمان ادامه	حداکثر 5 میلی متر
Jitter دوره RMS	4ps حداکثر
جتر از اوج به اوج دوره	حداکثر 30ps
Jitter فاز RMS (12KHz ~ 20MHz)	دو ثانیه به حداکثر
دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد
واحدهای بسته بندی	۲۵۲۰ / ۳۲۲۵: ۳۰۰۰ تکه در هر ریل ۵۰۳۲ / ۷۰۵۰: ۱۰۰۰ عدد در هر ریل

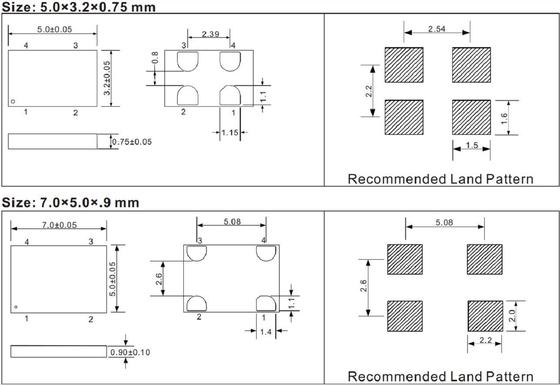

ابعاد [ملی متر]

SJK8208 5032 1 تا 80MHz، ±10 تا ±50 Ppm نوسانگر نوسانگر برای صنعت، مخابرات، ذخیره سازی، شبکه 0

SJK8208 5032 1 تا 80MHz، ±10 تا ±50 Ppm نوسانگر نوسانگر برای صنعت، مخابرات، ذخیره سازی، شبکه 3 +86-755-88352869

SJK8208 5032 1 تا 80MHz، ±10 تا ±50 Ppm نوسانگر نوسانگر برای صنعت، مخابرات، ذخیره سازی، شبکه 4 rita@q-crystal.com
