نام تجاری:	SJK
شماره مدل:	SiT8009BC-81-18E-132.000000D
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/Reel یا 1Kpcs/Reel
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

نوسانگر MEMS با قدرت کم سری SJK8009

محدوده فرکانس:

110 ~ 137 مگاهرتز

نوع خروجی:

CMOS

ثبات فرکانس:

± 20ppm

اندازه:

7.0 * 5.0 میلی متر

درخواست ها:

اترنت، USB، الکترونیک پزشکی، مرکز داده، صدا و تصویر و غیره

محدوده دمای کاری:

-40 درجه سانتیگراد تا +125 درجه سانتیگراد

فعال کردن تابع:

آره

ولتاژ تغذیه:

1.8 ولت تا 3.6 ولت

جریان عرضه:

1.5 μA

بار خروجی:

15 pF

نوع بسته بندی:

SOT23-5

پیری:

±3 ppm/سال

قابلیت ارائه:

8Kpcs در روز

برجسته کردن:

نوسانگر ۷۰۵۰ میم,نوسانگر کم قدرت,نوسانگر کریستالی میم 137MHz

Low Power mems oscillator

mems crystal oscillator 137MHz

توضیحات محصول

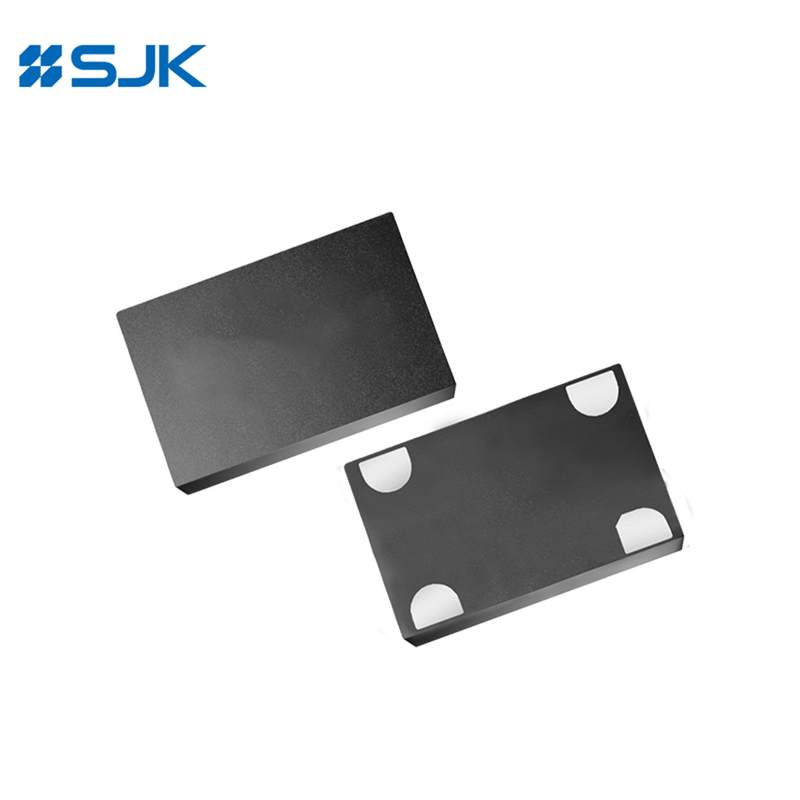

SJK8009 7050 نوسانگر کم قدرت MEMS با بسته SOT23-5 115 تا 137MHz -40 ~ + 125 °C

ویژگی ها

محدوده فرکانس از 110MHz تا 137MHz

ثبات فرکانسی عالی تا ±20ppm

مصرف برق پایین 4.9mA در 1.8V

حالت آماده برای طول عمر بیشتر باتری

زمان شروع سریع 5ms

نوع خروجی LVCMOS/HCMOS

اندازه با 2.0×1.6، 2.5×2.0، 3.2×2.5، 5.0×3.2، 7.0 × 5.0 میلی متر × میلی متر

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: DSC، Ethernet، USB، SATA، IP Cam، الکترونیک پزشکی، صوتی و ویدئویی، مرکز داده و غیره

مطابق با RoHS / بدون Pb

مشخصات

نوع	SJK8009 نوسانگر MEMS با قدرت کم
نوع خروجی	LVCMOS / HCMOS
محدوده فرکانس	110~137MHz
ولتاژ تغذیه	1.8 تا 3.3 ولت
ثبات فرکانس	±20ppm، ±25ppm، یا مشخص کنید
مصرف فعلی	7.5 میلی آمپر حداکثر
جریان آمادگی	4.3 ميلي آمپر
جریان غیرفعال OE	4.۲ میلی آمپر حداکثر
دمای کار	-40 تا +85 درجه سانتیگراد
چرخه کاری	45 تا 55 درصد
زمان بالا رفتن / افتادن	2.5ns حداکثر
ولتاژ Vol (Max.) / Voh (Min.)	10٪ Vcc / 90٪ Vcc
ولتاژ Vil (حداکثر) / Vih (دقیقه ای)	30٪Vcc / 70٪Vcc
مقاومت ورودی و کشش بالا	حداکثر 150KΩ (Pin1 Logic High)
مقاومت ورودی و کشش بالا	2MΩ دقیقه (Pin1 منطق پایین)
زمان شروع	حداکثر 5 میلی متر
زمان فعال/ غیرفعال	۱۲۲ اینچ حداکثر
زمان ادامه	حداکثر 5 میلی متر
Jitter دوره RMS	4ps حداکثر
جتر از اوج به اوج دوره	حداکثر 30ps
Jitter فاز RMS (12KHz ~ 20MHz)	دو ثانیه به حداکثر
دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد
واحدهای بسته بندی	۲۰۱۶ / ۲۵۲۰ / ۳۲۲۵: ۳۰۰۰ عدد در ریل ۵۰۳۲ / ۷۰۵۰: ۱۰۰۰ عدد در هر ریل

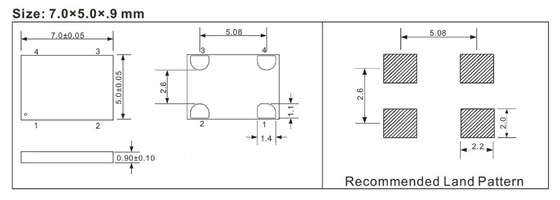

ابعاد [ملی متر]

SJK8009 7050 نوسانگر کم قدرت MEMS با 115 تا 137MHz SOT23-5 بسته -40 ~ + 125 °C 0

SJK8009 7050 نوسانگر کم قدرت MEMS با 115 تا 137MHz SOT23-5 بسته -40 ~ + 125 °C 1

SJK8009 7050 نوسانگر کم قدرت MEMS با 115 تا 137MHz SOT23-5 بسته -40 ~ + 125 °C 2 +86-755-88352869

SJK8009 7050 نوسانگر کم قدرت MEMS با 115 تا 137MHz SOT23-5 بسته -40 ~ + 125 °C 3 rita@q-crystal.com
