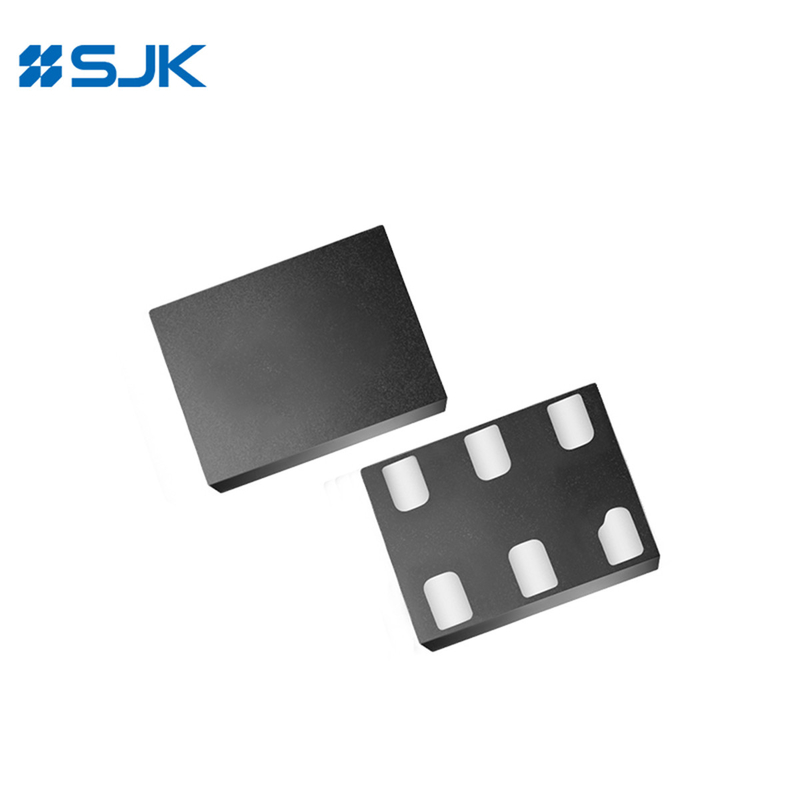

Name: SMD 3225 کم جیتر MEMS HCSL پشتیبانی نوسانگر دیفرانسیل 1-220MHz 2.25-3.63V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT9365AI -4B2-33E125.000000T
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SiT9365AI -4B2-33E125.000000T
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1000PCS/ریل
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, Reach

مدل:

خروجی SJK9365 MEMS HCSL

محدوده فرکانس:

1 تا 220 مگاهرتز

ولتاژ تغذیه:

2.5 ولت، 2.8 ولت، 3 ولت، 3.3 ولت، 2.25 تا 3.63 ولت

نوع خروجی:

HCSL

ثبات فرکانس:

±10ppm، ±20ppm، ±25ppm

اندازه:

3.2 * 2.5 میلی متر

درخواست ها:

اترنت 10G، SATA، ذخیره سازی، سرور، مخابرات، ایستگاه پایه و غیره

بسته بندی:

3225

قابلیت ارائه:

80Kpcs/روز

برجسته کردن:

نوسانگر SMD 3225 MEMS,نوسانگر MEMS با جیتر پایین,نوسانگر دیفرانسیل 220MHz

Low Jitter MEMS Oscillator

Differential Oscillator 220MHz

توضیحات محصول

SMD 3225 کم جیتر MEMS HCSL پشتیبانی نوسانگر دیفرانسیل 1-220MHz 2.25-3.63V

ویژگی ها

هر فرکانسی بین 1MHz تا 220MHz با دقت 6 اعشاری

درجه حرارت گسترده از -40 درجه سانتیگراد تا 105 درجه سانتیگراد

0.1ps Jitter فاز RMS بیش از 12KHz تا 20MHz

محدوده دمای صنعتی و تجاری گسترده

انواع سیگنال های خروجی LVDS و LVPECL

اندازه اش 3.2×25، 5.0×3.2، 7.0×5.0 میلی متر

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: 10G اترنت، SONET، SATA، SAS، مخابرات، ذخیره سازی، سرور و غیره

مطابق با RoHS / بدون Pb

مشخصات

نوع	SiT9365 MEMS
نوع خروجی	HCSL
محدوده فرکانس	1~220MHz
ولتاژ تغذیه	2.5V/2.8V/3V/3.3V/2.25~3.62V
ثبات فرکانس	±10ppm~±25ppm، یا مشخص کنید
دمای کار	-40~+85°C، -40~+105°C
ولتاژ ورودی بالا (VIH)	70 درصد Vdd
ولتاژ ورودی پایین (VIL)	30٪ Vdd
مقاومت ورودی و کشش بالا	250KΩ μmax (Pin1 منطق بالا)
مقاومت ورودی و کشش بالا	2MΩ μmin (Pin1 منطق پایین)
زمان شروع	حداکثر 3 ثانیه
زمان ادامه	3.8μs حداکثر
چرخه کاری	45 تا 55 درصد
مصرف فعلی	حداکثر 89mA
جریان تغذیه OE غیرفعال	حداکثر 58 میلی آمپر
ولتاژ خروجی دیفرانسیل	حداکثر 450 میلی ولت
خروجی جریان خروجی غیرفعال	1μA مکس.
جریان آمادگی	حداکثر 100μA
تغییر شدت VOD	50mV
ولتاژ آفست	1.375-ولت مکس
تغییر شدت VOS	حداکثر 50 میلی ولت
زمان بالا رفتن / افتادن	290ps حداکثر
زمان OE فعال / غیرفعال	3.8ns مکس
Jitter دوره RMS	1.6ps حداکثر
Jitter دوره RMS (به طور تصادفی)	0.32PS مکس
محدوده دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد
واحد بسته بندی	3225: 3000 عدد / ریل ۵۰۳۲ / ۷۰۵۰: ۱۰۰۰ عدد در ریل

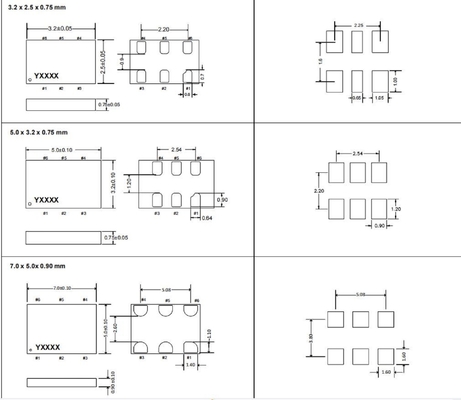

ابعاد [ملی متر]
