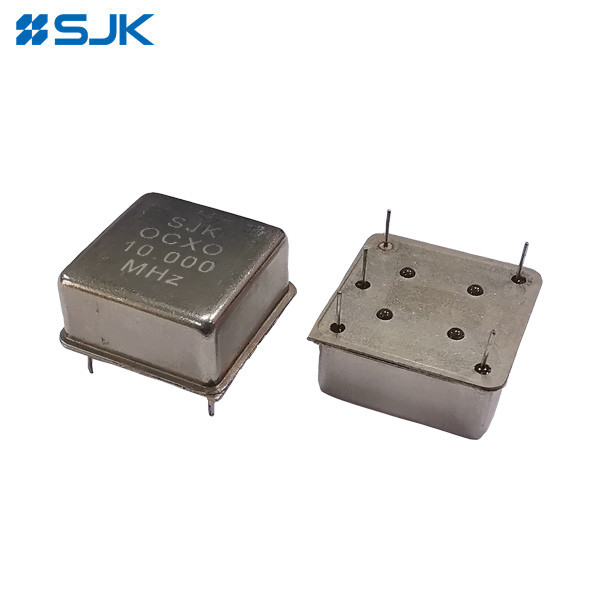

Name: سری 3X Through-Hole 20*20 OCXO محدوده فرکانس بالا 5MHz-40MHz ثبات بالا 10ppb برای ارتباطات
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	DIP 20*20 OCXO
مقدار:	100 PCS
قیمت:	Negotiate
جزئیات بسته بندی:	1000 عدد / جعبه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

ماده:

سری 3X DIP 20*20 OCXO

محدوده فرکانس:

5 مگاهرتز تا 40 مگاهرتز

اندازه بسته:

20.6 * 20.6 * 11.0 میلی متر

نوع بسته بندی:

از طریق سوراخ

نوع خروجی:

HCMOS

ولتاژ تغذیه:

3.3 ولت / 5 ولت

قابلیت ارائه:

30 هزار عدد در ماه

برجسته کردن:

نوسانگر ocxo 20 x 20,نوسانگر 5MHz,نوسانگر فرکانس بالا 40MHz

ocxo oscillator 5MHz

40MHz high frequency oscillator

توضیحات محصول

3X سری Through-hole 20*20 OCXO محدوده فرکانس بالا 5MHz-40MHz ثبات بالا 10ppb برای ارتباطات

ویژگی ها:

ابعاد 20.6 × 20.6 × 11.0mm، بسته پوشش فلزی از طریق سوراخ
3ولتاژ های تغذیه 3 و 5 ولت
کریستال SC-Cut
نوع خروجی: HCMOS
محدوده فرکانس بالا: 5MHz ~ 40MHz
ثبات ±10ppb بیش از -40°C~+85°C
کنترل ولتاژ (برنامه فرکانس الکترونیکی) در دسترس است
کاربرد برای SDH/SONET، تست و ابزار، سنتزایزر، سوئیچ دیجیتال، مدار زمان بندی مرجع، و غیره
مطابق با RoHS / بدون Pb

مشخصات الکترونیکی:

ماده		سری 3X DIP 20*20 OCXO
شکل موج خروجی		HCMOS
محدوده فرکانس		5MHz تا 40MHz
ولتاژ تغذیه		3.3V		5 ولت
تحمل کالیبراسیون اولیه		±500ppb (حداکثر)
		Vcon=+1.65V		Vcon=+2.5V
نوع برش کریستالی مورد استفاده		کریستال برش SC
ثبات فرکانس	در مقابل دمای	±10ppb حداکثر بیش از -30°C تا +70°C
		±10ppb حداکثر بیش از -30°C تا +70°C
		±10 ppb حداکثر بیش از -40°C تا +85°C
	در مقابل ولتاژ تغذیه	±10ppb حداکثر (Vcc±5%)
	در مقابل زمان گرم شدن	حداکثر 3 دقیقه در عرض ±50ppb از فرکانس مرجع
	در مقابل پیری	±0.5ppb حداکثر بعد از 30 روز ؛ ±50ppb حداکثر در سال اول ؛ ±300ppb حداکثر در طول 10 سال.
کنترل ولتاژ روشن پین 1 ((EFC)	محدوده تنظیم فرکانس	± 0.5ppm دقیقه، ± 2ppm حداکثر.
	محدوده ولتاژ کنترل	+1.65V± 1.65V		+2.5V± 2.5V
	تابع انتقال	مثبت: افزایش ولتاژ کنترل فرکانس خروجی را افزایش می دهد.
	مقاومت ورودی	100KΩ دقیقه
	خطی بودن EFC	حداکثر ±10٪
قدرت	پراکندگی انرژی (@25°C)	1حداکثر.3 وات در حالت ثابت؛ حداکثر 800mA در حالت روشن
تولید	منطق خروجی بالا (V)_اوه)	+2.4 ولتاژ دقیقه		+3.5 ولت دقیقه
	منطق خروجی کم (V)_OL)	حداکثر 0.5 ولت		حداکثر 0.5 ولت
	چرخه کاری	45 تا 55 درصد
	بار	15pF
	زمان بالا رفتن / زمان سقوط	7nS حداکثر (20٪ تا 80٪ از شکل موج)
	تعویض ضوضای فاز [20MHz] ((نوع.)	10 هرتز	100 هرتز	1KHz	10KHz
		-115dBc	-135 ديسيبليك	-145 ديسيبل	-۱۵۰دبی سی
دمای کار		-20~+70°C، -40~+85°C، یا مشخص کنید
دمای ذخیره سازی		-55~+125°C
اندازه بسته (LWH)		20.620.611.0 میلی متر
واحد بسته بندی		1000 عدد/ جعبه

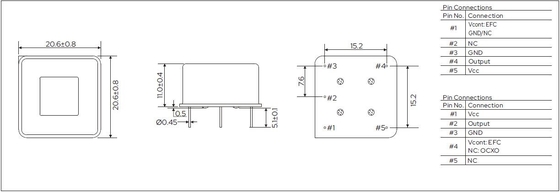

ابعاد:

سری 3X Through-Hole 20*20 OCXO محدوده فرکانس بالا 5MHz-40MHz ثبات بالا 10ppb برای ارتباطات 0
