Name: بسته SMD کوچک 4 پد با ثبات بالا OCXO سری 1X SMD 9 X 7 اندازه OCXO برای سنتزایزر سوئیچ دیجیتال
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SMD 9*7 OCXO
مقدار:	1000 عدد
قیمت:	Negotiate
جزئیات بسته بندی:	1000 عدد / قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

ماده:

سری 1X SMD 9*7 OCXO

فرکانس:

10 مگاهرتز تا 50 مگاهرتز

اندازه بسته:

9.7 * 7.5 * 4.1 میلی متر

ولتاژ تغذیه:

3.3 ولت / 5 ولت

نوع خروجی:

HCMOS / موج سینوسی بریده شده

محصول سبز:

سازگار با RoHS، بدون سرب

قابلیت ارائه:

30 هزار عدد در ماه

برجسته کردن:

نوسانگر 4 پد,نوسانگر ocxo SMD 9 x 7,ضوضای فاز بسیار پایین

ocxo oscillator SMD 9 x 7

Switch ultra low phase noise ocxo

توضیحات محصول

ثبات بالا بسته SMD کوچک 4 پد OCXO سری 1X SMD 9 * 7 اندازه OCXO برای سنتزایزر سوئیچ دیجیتال

ویژگی ها:

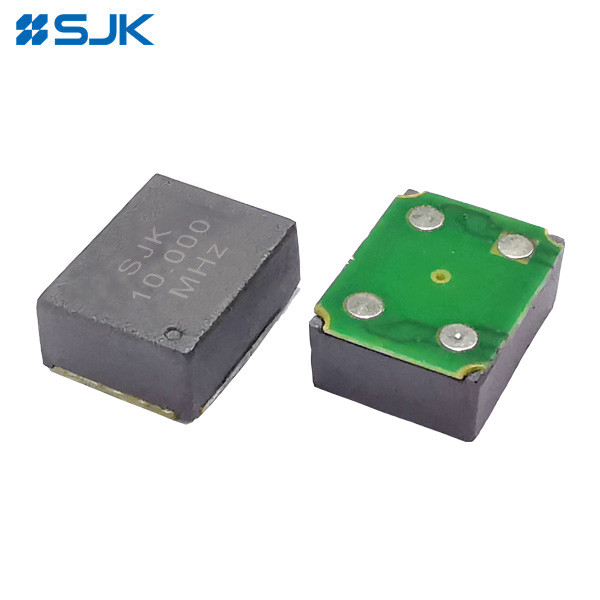

ابعاد 9.7×7.5×4.1mm، بسته SMD کوچک 4 پد
3ولتاژ های تغذیه 3 و 5 ولت
لایه 3
نوع خروجی: Clip Sin Wave /HCMOS
محدوده فرکانس بالا: 10MHz ~ 50MHz
ثبات ±20ppb بیش از -40°C~+85°C
کنترل ولتاژ (برنامه فرکانس الکترونیکی) در دسترس است
کاربرد برای سلول های کوچک، تست و ابزار، سنتزایزر، سوئیچ دیجیتال، دستگاه مخابراتی قابل حمل و غیره
مطابق با RoHS / بدون Pb

مشخصات الکترونیکی:

ماده		1X سری SMD 9*7 OCXO
شکل موج خروجی		HCMOS		موج سینوس برش داده شده
محدوده فرکانس		10MHz تا 50MHz		10MHz تا 50MHz
ولتاژ تغذیه		3.3V	5 ولت	3.3V	5 ولت
تحمل کالیبراسیون اولیه		± 500ppb (حداکثر)		±500ppb (حداکثر)
		Vcon=+1.65V	Vcon=+2.5V	Vcon=+1.65V	Vcon=+2.5V
نوع برش کریستالی مورد استفاده		کریستال برش IT
ثبات فرکانس	در مقابل دمای	±10ppb (حداکثر) بیش از -30°C تا +70°C
		±20 ppb (حداکثر) بیش از -40°C تا +85°C
	در مقابل ولتاژ تغذیه	±10ppb حداکثر (Vcc±5%)
	در مقابل زمان گرم شدن	حداکثر 5 دقیقه در عرض ± 0.1 ppm از فرکانس مرجع آن
	در مقابل پیری	±3.0ppb حداکثر بعد از 30 روز ؛ ±600ppb حداکثر در سال اول ؛ ±3ppm حداکثر در طول 10 سال.
	در مقابل جریان مجدد	± 1.0ppm حداکثر، 1 جریان مجدد و 24 ساعت بعد اندازه گیری می شود.
کنترل ولتاژ روشن پین 1 ((EFC)	محدوده تنظیم فرکانس	± 5 ppm دقیقه
	محدوده ولتاژ کنترل	+1.65V± 1.65V		+2.5V± 2.5V
	تابع انتقال	مثبت: افزایش ولتاژ کنترل فرکانس خروجی را افزایش می دهد.
	مقاومت ورودی	100KΩ دقیقه
	خطی بودن EFC	حداکثر ±10٪
قدرت	پراکندگی انرژی (@25°C)	0.4 وات حداکثر در حالت ثابت؛ 350mA حداکثر در حالت روشن شدن
تولید	منطق خروجی بالا (V)_اوه)	+2.4 ولتاژ دقیقه	+4.5 ولت دقیقه	-	-
	منطق خروجی کم (V)_OL)	حداکثر 0.4 ولتاژ	حداکثر 0.5 ولت	-	-
	چرخه کاری	45 تا 55 درصد		-
	بار	15pF		10KΩ//10pF±10%
	سطح ولتاژ خروجی (از اوج تا اوج)	-	-	0.8Vp-p دقیقه
	زمان بالا رفتن / زمان سقوط	7nS حداکثر (20٪ تا 80٪ از شکل موج)
	تعویض ضوضای فاز [20MHz] ((نوع.)	10 هرتز	100 هرتز	1KHz	10KHz
		-98دبليو سي	-126دبليو سي	-145 ديسيبل	-152دبليو سي
دمای کار		-20~+70°C، -40~+85°C، یا مشخص کنید
دمای ذخیره سازی		-55~+125°C
اندازه بسته (LWH)		9.77.54.1 میلی متر
واحد بسته بندی		1000 عدد در هر ریل

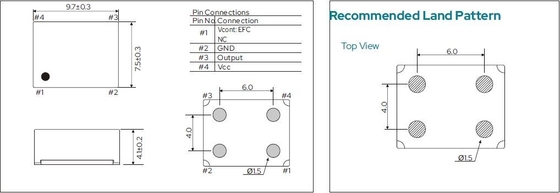

ابعاد:
