مشخصات و ابعاد |
ویژگی ها
هر فرکانسی بین 1MHz تا 220MHz با دقت 6 اعشاری
درجه حرارت گسترده از -40 درجه سانتیگراد تا 105 درجه سانتیگراد
0.1ps Jitter فاز RMS بیش از 12KHz تا 20MHz
محدوده دمای صنعتی و تجاری گسترده
انواع سیگنال های خروجی LVDS و LVPECL
اندازه اش 3.2×25، 5.0×3.2، 7.0×5.0 میلی متر
نصب اتوماتیک و جوشاندن مجدد
برنامه های کاربردی: 10G اترنت، SONET، SATA، SAS، مخابرات، ذخیره سازی، سرور و غیره
مطابق با RoHS / بدون Pb
مشخصات

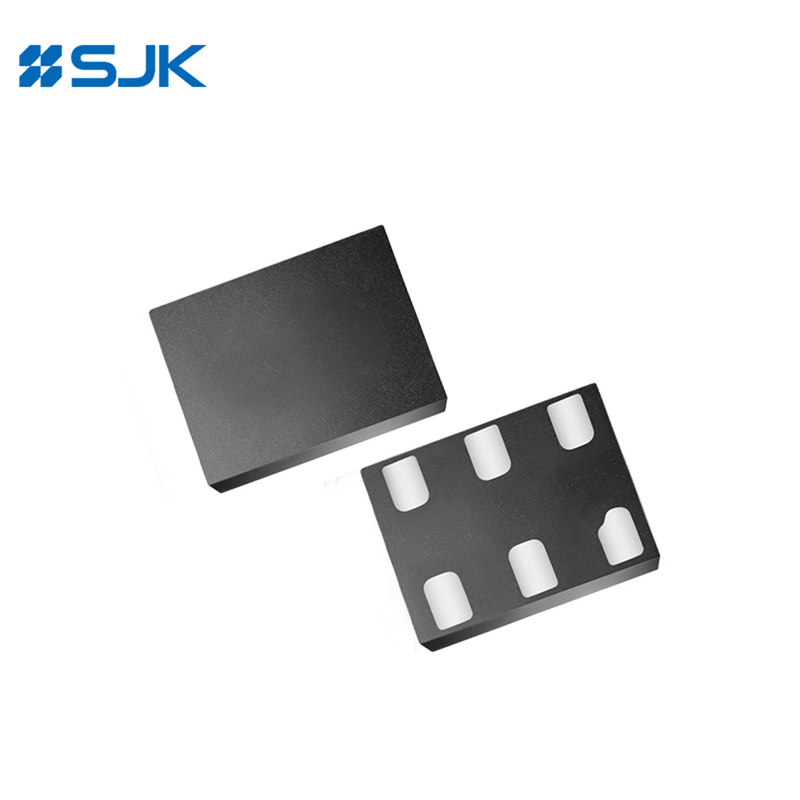

نوع | SiT9366 MEMS |
نوع خروجی | LVDS، LVPECL |
محدوده فرکانس | 1~220MHz |
ولتاژ تغذیه | 2.5V/2.8V/3V/3.3V/2.25~3.62V |
ثبات فرکانس | ±10ppm~±25ppm، یا مشخص کنید |
دمای کار | -40~+85°C، -40~+105°C |
ولتاژ ورودی بالا (VIH) | 70 درصد Vdd |
ولتاژ ورودی پایین (VIL) | 30٪ Vdd |
مقاومت ورودی و کشش بالا | 250KΩ μmax (Pin1 منطق بالا) |
2MΩ μmin (Pin1 منطق پایین) | |
زمان شروع | حداکثر 3 ثانیه |
زمان ادامه | 3.8μsمکس |
چرخه کاری | 45 تا 55 درصد |
مصرف فعلی | حداکثر 89mA |
جریان تغذیه OE غیرفعال | حداکثر 58 میلی آمپر |
ولتاژ خروجی دیفرانسیل | حداکثر 450 میلی ولت |
خروجی جریان خروجی غیرفعال | 1μA مکس. |
جریان آمادگی | حداکثر 100μA |
تغییر شدت VOD | 50mV |
ولتاژ آفست | 1.375-ولت مکس |
تغییر شدت VOS | حداکثر 50 میلی ولت |
زمان بالا رفتن / افتادن | 290ps حداکثر |
زمان OE فعال / غیرفعال | 3.8ns مکس |
Jitter دوره RMS | 1.6ps حداکثر |
Jitter دوره RMS (به طور تصادفی) | 0.32PS مکس |
محدوده دمای ذخیره سازی | -60 تا +150 درجه سانتیگراد |
واحد بسته بندی |
3225: 3000 عدد / ریل ۵۰۳۲ / ۷۰۵۰: ۱۰۰۰ عدد در ریل |

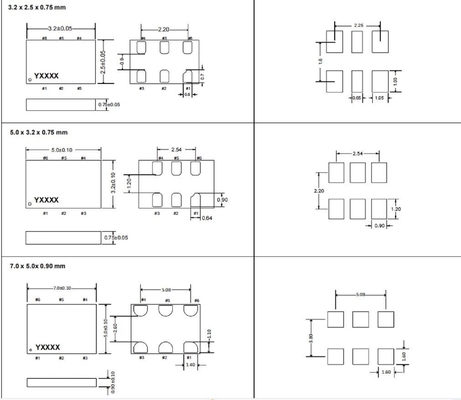

ابعاد [ملی متر]
