نام تجاری:	SJK
شماره مدل:	SiT9121AC-1C2-33E125.000000T
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/Reel یا 1Kpcs/Reel
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

SJK9121 نوسانگر MEMS LVPECL/LVDS خروجی

محدوده فرکانس:

1 تا 220 مگاهرتز

ولتاژ تغذیه:

2.5 ولت، 3.3 ولت، 2.25 تا 3.63 ولت

نوع خروجی:

LVPECL، LVDS

ثبات فرکانس:

±10ppm، ±20ppm، ±25ppm، ±50ppm

اندازه:

3225 5032 7050

درخواست ها:

اترنت 10G، SATA، ذخیره سازی، سرور، مخابرات، ایستگاه پایه و غیره

نوع بسته بندی:

SMD

زمان راه اندازی:

5 خانم

ولتاژ خروجی:

0.8 ولت

پیری:

+/- 3 پی پی ام در سال

اندازه بسته:

3.2mm x 2.5mm

عملکرد فعال کردن خروجی:

آره

محدوده دمای عملیاتی:

-40 درجه سانتی گراد تا +85 درجه سانتی گراد

بار خروجی:

50 اهم

مطابقت با روش رو:

آره

Rms Jitter فاز:

0.5 ps

قابلیت ارائه:

8Kpcs در روز

برجسته کردن:

نوسانگر دیفرانسیل ۲٫۲۵ ولت,SJK9121 نوسانگر دیفرانسیل,تراشه نوسانگر قابل برنامه ریزی 10G Ethernet

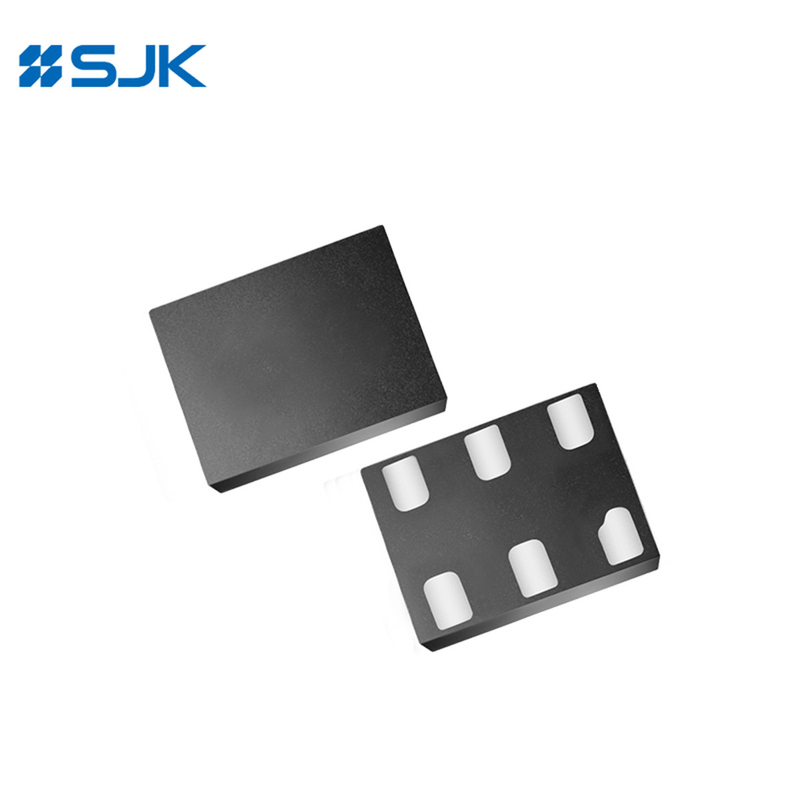

SJK9121 Differential Oscillator

10G Ethernet programmable oscillator chip

توضیحات محصول

SJK9121 1 MHz − 220 MHz نوسانگر دیفرانسیل با عملکرد بالا

ویژگی ها

هر فرکانسی از 1MHz تا 220MHz با دقت 6 اعشاری

ثبات فرکانسی عالی تا ±10ppm

0.6ps Jitter فاز RMS بیش از 12KHz تا 20MHz

محدوده دمای صنعتی و تجاری گسترده

نوع سیگنال خروجی LVPECL، LVDS

اندازه اش 3.2×25، 5.0×3.2، 7.0×5.0 میلی متر

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: 10G اترنت، SONET، SATA، SAS، مخابرات، ذخیره سازی، سرور و غیره

مطابق با RoHS / بدون Pb

مشخصات

نوع	SiT9121 MEMS
نوع خروجی	LVPECL، LVDS
محدوده فرکانس	1~220MHz
ولتاژ تغذیه	2.5 ولت، 3.3 ولت، 2.25 تا 3.62 ولت
ثبات فرکانس	±10ppm~±50ppm، یا مشخص کنید
دمای کار	-20~+70°C، -40~+85°C
ولتاژ ورودی بالا (VIH)	70 درصد Vdd
ولتاژ ورودی پایین (VIL)	30٪ Vdd
مقاومت ورودی و کشش بالا	250KΩ μmax (Pin1 منطق بالا)
مقاومت ورودی و کشش بالا	2MΩ μmin (Pin1 منطق پایین)
زمان شروع	حداکثر 10 ثانیه
زمان ادامه	حداکثر 10 ثانیه
چرخه کاری	45 تا 55 درصد
مصرف فعلی	حداکثر 69mA
جریان تغذیه OE غیرفعال	حداکثر 35 میلی آمپر
خروجی جریان خروجی غیرفعال	حداکثر 1μA
جریان آمادگی	حداکثر 100μA
حداکثر جریان خروجی	حداکثر 30 میلی آمپر
ولتاژ بالا خروجی (VOH)	Vdd-1.1V
ولتاژ پایین خروجی (VOL)	Vdd-1.9V
ولتاژ خروجی تغییر ولتاژ	2.0 ولت مکس
زمان بالا رفتن / افتادن	700ps حداکثر.
زمان OE فعال / غیرفعال	حداکثر 115 سانتی متر
Jitter دوره RMS	1.7PS حداکثر
Jitter دوره RMS (به طور تصادفی)	0.85PS حداکثر
محدوده دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد
واحد بسته بندی	3225: 3000 عدد / ریل ۵۰۳۲ / ۷۰۵۰: ۱۰۰۰ عدد در ریل

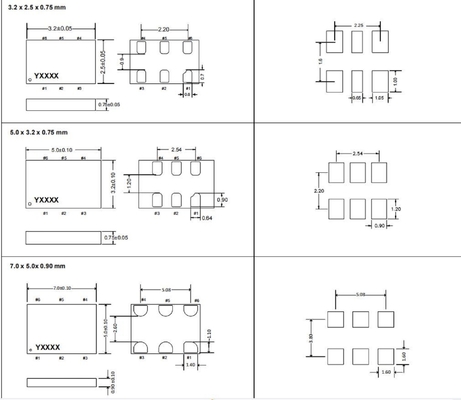

ابعاد [ملی متر]

SJK9121 1 MHz − 220 MHz نوسانگر دیفرانسیل با عملکرد بالا 0

SJK9121 1 MHz − 220 MHz نوسانگر دیفرانسیل با عملکرد بالا 1
