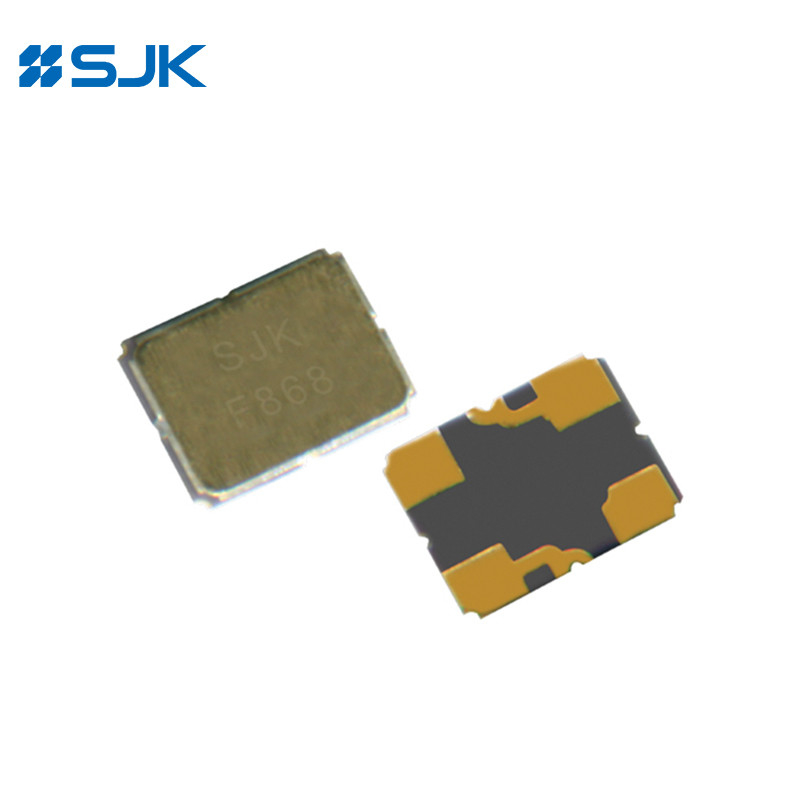

Name: SMD فرکانس بالا 2520 فیلتر SAW 1568MHz برای قطعات کم ضایعات
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SJK-5AWSF1568MA6
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

فیلتر 5AW SAW

فرکانس:

1568 مگاهرتز

از دست دادن ورودی:

حداکثر 2.0dB

اندازه:

2.5*2.0*0.7mm

پهنای باند 3db:

نوع 43 مگاهرتز

محدوده دمای عملیاتی:

-40 ~ 85+

محدوده دمای ذخیره سازی:

-55 ~ + 125 ℃

قابلیت ارائه:

30Kpcs در ماه

برجسته کردن:

SMD 2520 فیلتر تراشه سفارشی,فیلتر تراش مخصوص 1568MHz,فیلتر فرکانس بالا با از دست دادن کم

custom saw filter 1568MHz

High Frequency filter low-loss

توضیحات محصول

فرکانس بالا SMD 2520 SAW فیلتر 1568MHz برای دامنه، کم از دست قطعات نورد

ویژگی ها

بسته سرامیکی برای تکنولوژی نصب سطح (SMT)

فیلتر SAW با فرکانس بالا

اندازه بسته بندی 2.5 × 2.0 × 0.65mm

نوع بسته بندی DCC4A

دستگاه حساس الکترواستاتیک (ESD)

نصب اتوماتیک و جوشاندن مجدد

مطابق با RoHS و بدون Pb

مشخصات

ماده		حداقل	نمادین	حداکثر	واحد
فرکانس مرکز		1568.00MHz یا دیگر فرکانس های بالا			مگاهرتز
از دست دادن ورودی			1.4	2.0	دی بی
از دست دادن ورودی	1559.08~1563.098MHz		1.6	2.5	دی بی
از دست دادن ورودی	1573.42~1577.420MHz		1.7	2.5	دی بی
امپیلت رپل (p-p)	1559.098~1577.42MHz		0.5	1.0	دی بی
پهنای باند 3dB		35	43		مگاهرتز
گروه تاخیر ریپل	1559.098~1577.42MHz		10	30	ns
کاهش مطلق	DC~1463.00MHz	32	38		دی بی
	1463.00~1493.00MHz	38	43		دی بی
	1493.00~1512.00MHz	35	40		دی بی
	1512.00~1624.00MHz	50	55		دی بی
	1643.00~1673.00MHz	48	53		دی بی
	1673.00~2000.00MHz	40	45		دی بی
	2000.00~1463.00MHz	25	30		دی بی
ورودی VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
VSWR خروجی	1559.098~1577.42MHz		1.5:1	2.0:1
دمای کار		-40		+85	°C
دمای ذخیره سازی		-55		125	°C

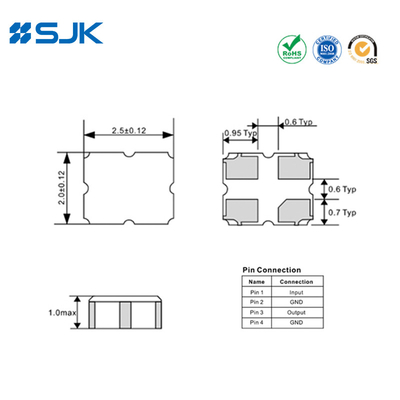

ابعاد [ملی متر]

SMD فرکانس بالا 2520 فیلتر SAW 1568MHz برای قطعات کم ضایعات 0
