نام تجاری:	SJK
شماره مدل:	ZTB
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1000 عدد
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS,ROHS,REACH

مدل:

رزوناتورهای سرامیکی سری ZTB (ZTB 455E و غیره)

محدوده فرکانس:

190~1250KHz

ثبات فرکانس:

0.3٪

درخواست ها:

امنیت، رادیو، گیرنده

سطح درایو:

حداکثر 100μW

ظرفیت شنت:

حداکثر 7pF

محدوده دمای عملیاتی:

-20 تا +80 درجه سانتی گراد

مطابقت با روش رو:

آره

محدوده دمای ذخیره سازی:

-40 درجه سانتی گراد تا +85 درجه سانتی گراد

ضریب دمای:

حداکثر +/-0.3٪

مقاومت سری معادل:

حداکثر 150 Ω

تحمل فرکانس:

+/-0.5% یا +/-0.3%

ظرفیت بار:

20pF تا 50pF

فرکانس پیری:

حداکثر +/-0.3٪

قابلیت ارائه:

30Kpcs در ماه

برجسته کردن:

رزوناتور سرامیکی 190KHz,رزوناتور سرامیکی 1250KHz,رزوناتور کریستالی سرامیکی ZTB

Ceramic Resonator 1250KHz

ZTB crystal ceramic resonator

توضیحات محصول

سری ZTB DIP SMD نوع رزناتور سرامیکی با ثبات فرکانسی بیش از 0.3%

ویژگی ها

طراحی بسیار قابل اطمینان با مقاومت محیط زیست عالی

استاندارد برای استفاده در دستگاه های کم پروفایل

محدوده فرکانس از 190kHz تا 1250kHz

هزینه پایین

برنامه های کاربردی: امنیت، دستگاه مصرفی، تلویزیون، رادیو، گیرنده و غیره

تطابق با RoHS

مشخصات

شماره قسمت		دقت فرکانس (در 25 درجه سانتیگراد)	رزوناتور مقاومت	فرکانس ثبات	ده سال پیری	ظرفیت بار C1 (pF)	ظرفیت بار C2 (pF)
نوع DIP	نوع SMD	دقت فرکانس (در 25 درجه سانتیگراد)	رزوناتور مقاومت	فرکانس ثبات	ده سال پیری	ظرفیت بار C1 (pF)	ظرفیت بار C2 (pF)
ZTB190~249E		±1KHz	20 پوند	± 0.3%	± 0.3%	330	470
ZTB250~374E		±1KHz	20 پوند	± 0.3%	± 0.3%	220	470
ZTB375~429E	ZTB375 ~ 429Y	±1KHz	20 پوند	± 0.3%	± 0.3%	120	470
ZTB430~509E	ZTB430~509Y	±2KHz	20 پوند	± 0.3%	± 0.3%	100	100
ZTB510~699E	ZTB510~699Y	±2KHz	20 پوند	± 0.3%	± 0.3%	100	100
ZTB700~1250E	ZTB700~1250Y	±0.5٪	¥70	± 0.3%	± 0.3%	100	100

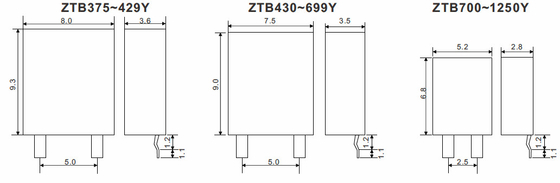

ابعاد [ملی متر]

نوع DIP

سری ZTB DIP SMD نوع رزناتور سرامیکی با ثبات فرکانس بیش از 0.3% 0

محدوده فرکانس (KHz)	عرض W (ملی متر)	ضخامت T (ملی متر)	ارتفاع H (ملی متر)	فضای سرب S (mm)	طول سرب L (ملی متر)
190 تا 249	13.5	3.8	14.7	10.0	8.0
250 تا 374	11.0	3.8	12.2	10.0	7.0
۳۷۵ تا ۴۰۰	7.9	3.6	9.3	7.7	7.0
۴۱۰ تا ۶۹۹	7.0	3.5	9.0	5.0	4.0 (6.0)
700 تا 1250	5.2	2.8	6.8	2.5	3.5

نوع SMD

سری ZTB DIP SMD نوع رزناتور سرامیکی با ثبات فرکانس بیش از 0.3% 1
