نام تجاری:	SJK
شماره مدل:	SJK-45MQ15BA6
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

فیلتر SMD چهار قطبی سری CF

قطب:

فرکانس اسمی:

21.4 مگاهرتز، 21.7 مگاهرتز، 45 مگاهرتز و غیره

پهنای باند عبور:

±7.5KHz در دقیقه/3dB

از دست دادن ورودی:

حداکثر 2 دسی بل

اندازه:

7.0*5.0*1.3mm

درخواست ها:

ارتباطات رادیویی، تلفن های بی سیم، ارتباطات بی سیم و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

فیلتر نردبان کریستالی 45MHz,فیلتر نردبان کریستالی 7050,4 کریستال فیلتر قطبی

crystal ladder filter 7050

4 Pole filter crystal

توضیحات محصول

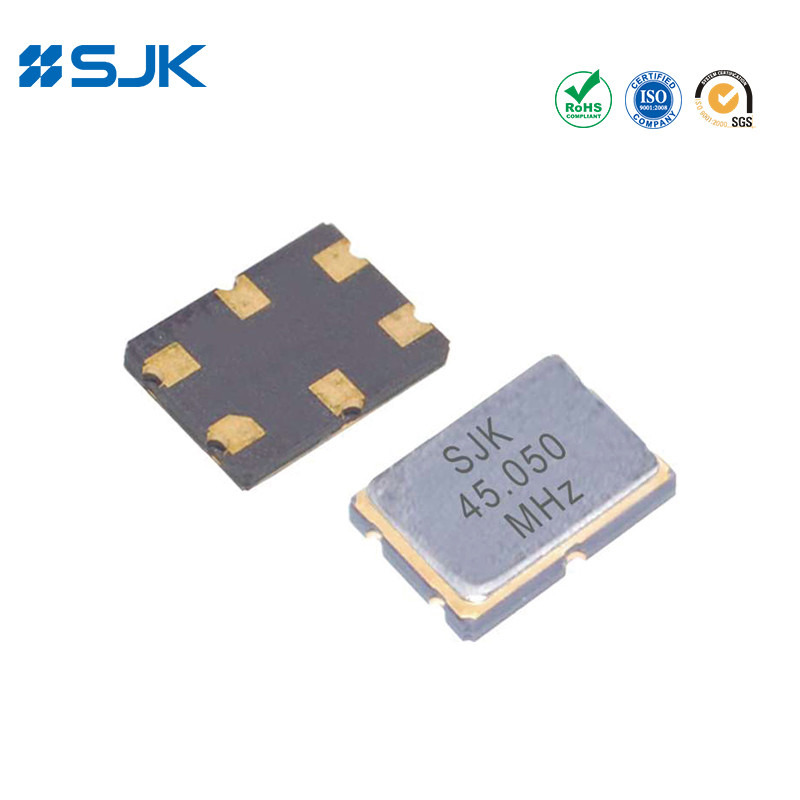

فیلتر کریستالی چهار قطبی CF 7050 45MHz

ویژگی ها

فیلتر کریستالی یکپارچه SMD معمولی 7.0×5.0×1.3mm، سبک وزن و کوچک

4 عملکرد قطب در یک بسته

ضخامت عالی تضمین شده

مقاومت عالی در برابر ضربه و ارتعاش

نصب اتوماتیک و جوشاندن مجدد

کاربرد: ارتباطات رادیویی، ارتباطات موبایل، تلفن های بی سیم، تلفن های سلولی، ارتباطات بی سیم و غیره

مطابق با RoHS / بدون Pb

مشخصات

نوع	فیلتر مونولیتیک SMD چهار قطبی سری CF
فرکانس اسمی	38.850 مگاهرتز	45.000MHz	49.950 مگاهرتز	51.650 مگاهرتز
قطب	4	4	4	4
دستور پخش صدا	اساسی	اساسی	اساسی	اساسی
پهنای باند عبور	±3.75KHz در دقیقه/3dB	±7.5KHz در دقیقه/3dB	±15KHz در دقیقه/3dB	±5KHz در دقیقه/3dB
پهنای باند را متوقف کنید	±15KHz در دقیقه/35dB	±22KHz در دقیقه / 25dB	±25KHz در دقیقه/35dB	±22KHz در دقیقه / 30dB
ریپل	حداکثر 1دبيل	حداکثر 1دبيل	حداکثر 1دبيل	حداکثر 1دبيل
از دست دادن ورودی	4حداکثر 0.0 دسیبل	4حداکثر 0.0 دسیبل	4حداکثر 0.0 دسیبل	4حداکثر 0.0 دسیبل
تضمين شده کاهش	حداقل 80 ديسيبل	حداقل 80 ديسيبل	حداقل 80 ديسيبل	حداقل 80 ديسيبل
پایان دادن به مقاومت	560Ω//5pF	600Ω//2pF	400Ω//4.5pF	400Ω//2.5pF
دمای کار	-20~+70°C، یا مشخص کنید
واحد بسته بندی	1000 عدد در ریل

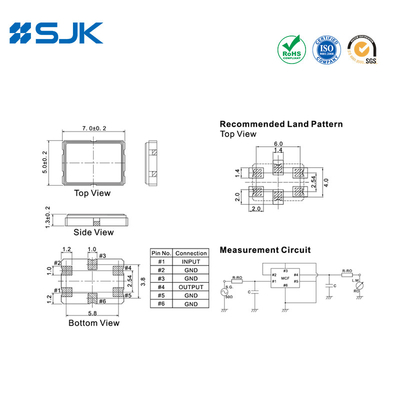

ابعاد [ملی متر]

فیلتر کریستالی چهار قطبی CF 7050 فیلتر نردبان کریستالی 45MHz 0

فیلتر کریستالی چهار قطبی CF 7050 فیلتر نردبان کریستالی 45MHz 1 +86-755-88352869

فیلتر کریستالی چهار قطبی CF 7050 فیلتر نردبان کریستالی 45MHz 2 rita@q-crystal.com
