Name: 25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V یا 12V ± 100ppb برای مدار زمان بندی مرجع
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SJK-9M
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	100 عدد / کیسه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 9M DIP OCXO

محدوده فرکانس:

۵ تا ۱۰۰ مگاهرتز

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت / 12 ولت

تحمل فرکانس:

100ppb

اندازه:

25*25*12 میلی متر

درخواست ها:

ایستگاه پایه، سوئیچ دیجیتال، مدار زمان بندی مرجع و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر کریستالی 25 × 25 × 12 میلی متری کنترل شده توسط فر,نوسانگر کریستالی کنترل شده با فر 100ppb,تهویه نوسان دهنده با فرکانس بالا 100MHz

100ppb oven controlled crystal oscillator

100MHz high frequency oscillatory ventilation

توضیحات محصول

Through-Hole 25*25*12mm OCXO 5~100MHz 5.0V یا 12V ±100ppb -30~+70°C برای مدار زمان بندی مرجع

ویژگی ها

OCXO (اوفن کنترل کریستال نوسان دهنده)

نوع 25.4×25.4×12.7mm DIP Through-hole OCXO

محدوده فرکانس از 5MHz تا 100MHz

±3ppb ثبات فرکانس بیش از -40 ~ + 85 °C

لایه 3 (به طور کلی ± 0.3ppm از جمله 10 سال پیری)

گرم شدن بسیار سریع و ثبات دقیق

برنامه های کاربردی: ایستگاه پایه، سوئیچ دیجیتال، تجهیزات آزمایش، تجهیزات اندازه گیری، SDH، SONET و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		سری 9M DIP OCXO
نوع خروجی		LVTTL/Sine wave
بار خروجی		15pF، یا مشخص کنید
شکل موج خروجی		مستطیل
ولتاژ تغذیه		3.3V/5.0V	12 ولت
محدوده فرکانس		۵ تا ۴۰ مگاهرتز	10~100MHz
دمای کار		-40~+85°C، یا مشخص کنید
ثبات فرکانس	تحمل فرکانس	±10ppb حداکثر
	در مقابل دمای کار	±3ppb~±10ppb
	در مقابل ولتاژ تغذیه	±5ppb حداکثر (±5 تغییر)
	در مقابل بار	±5ppb حداکثر (±10 تغییر)
	در مقابل پیری	±0.5ppb/روز، ±50ppb/سال، ±0.3ppm/10 سال
ولتاژ Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
چرخه کاری		45 تا 55 درصد
دروغین		-60dBc
گرم کردن		±10ppb (در عرض 2 دقیقه @+25، به 1 ساعت اشاره می شود)
مصرف برق (وضعیت ثابت)		1.3W مکس
محدوده تنظیم فرکانس		±0.5ppm (+1.65V±1.65V/+2.5V±2.5V/+5V±5)
ضوضای فاز @20MHz	@10Hz	-120dBc/Hz
	@100Hz	-135dBc/Hz
	@1KHz	-145dBc/Hz
	@10KHz	-150dBc/Hz
واحد بسته بندی		صد تا

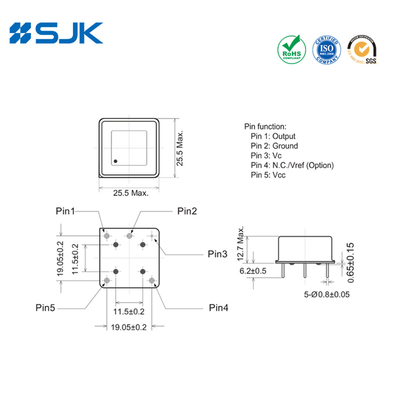

ابعاد [ملی متر]

25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V یا 12V ± 100ppb برای مدار زمان بندی مرجع 0

25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V یا 12V ± 100ppb برای مدار زمان بندی مرجع 1 +86-755-88352869

25 X 25 X 12mm OCXO 5 ~ 100MHz 5.0V یا 12V ± 100ppb برای مدار زمان بندی مرجع 2 rita@q-crystal.com
