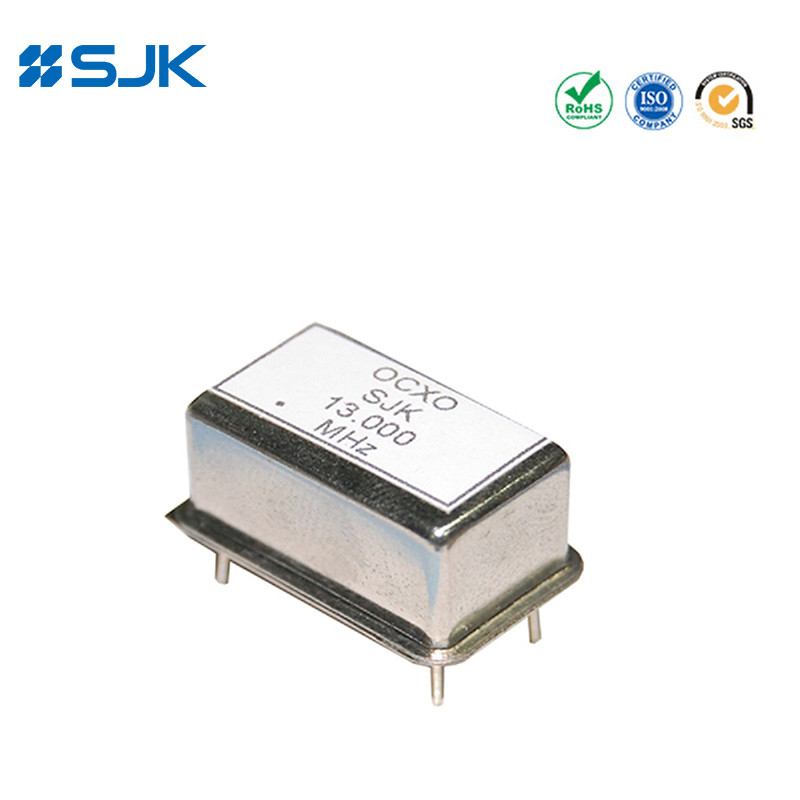

نوع		سری 2X DIP-14 OCXO
نوع خروجی		HCMOS
بار خروجی		15pF، یا مشخص کنید
شکل موج خروجی		مستطیل
ولتاژ تغذیه		3.3V/5.0V
محدوده فرکانس		۵ تا ۴۰ مگاهرتز
دمای کار		-20~+70°C، یا مشخص کنید
ثبات فرکانس	تحمل فرکانس	±0.1ppm حداکثر
	در مقابل دمای کار	±50ppb~±200ppb
	در مقابل ولتاژ تغذیه	±50ppb حداکثر (±5 تغییر)
	در مقابل بار	±50ppb حداکثر (±10 تغییر)
	در مقابل پیری	±5.0ppb/روز، ±0.5ppm/سال، ±3.0ppm/10 سال
ولتاژ Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
چرخه کاری		45 تا 55 درصد
دروغین		-60dBc
گرم کردن		± 0.1ppm (در 2 دقیقه @ + 25، به 1 ساعت اشاره می شود)
مصرف برق (وضعیت ثابت)		0.8 وات مکس
محدوده تنظیم فرکانس		±5.0ppm (+1.65V±1.65V/+2.5V±2.5V)
ضوضای فاز @20MHz	@10Hz	-105dBc/Hz
	@100Hz	-130dBc/Hz
	@1KHz	-140dBc/Hz
	@10KHz	-150dBc/Hz
واحد بسته بندی		دوصد تا

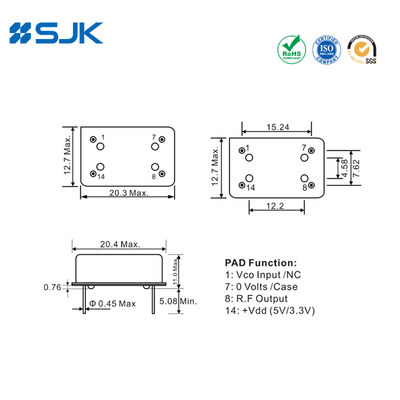

ابعاد [ملی متر]

از طریق سوراخ اندازه کامل OCXO با 20.3 X 12.7 X 11.0mm 0
