Name: SMD 25 X 22 X 11mm اندازه OCXO پشتیبانی از 5-40MHz 3.3V نوسان دهنده کریستالی کنترل شده توسط کوره
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5X
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	SJK-5X
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/Bag
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

SMD OCXO سری 5X

محدوده فرکانس:

10MHz (5~40MHz)

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت

تحمل فرکانس:

± 10ppb

اندازه:

25*22*11 میلی متر

درخواست ها:

ایستگاه پایه، سوئیچ دیجیتال، تجهیزات تست و غیره

قابلیت ارائه:

30Kpcs در ماه

برجسته کردن:

نوسانگر 25 × 22 × 11mm ocxo,نوسانگر ocxo 10ppb,ضوضای فاز پایین ocxo 11mm

ocxo oscillator 10ppb

low phase noise ocxo 11mm

توضیحات محصول

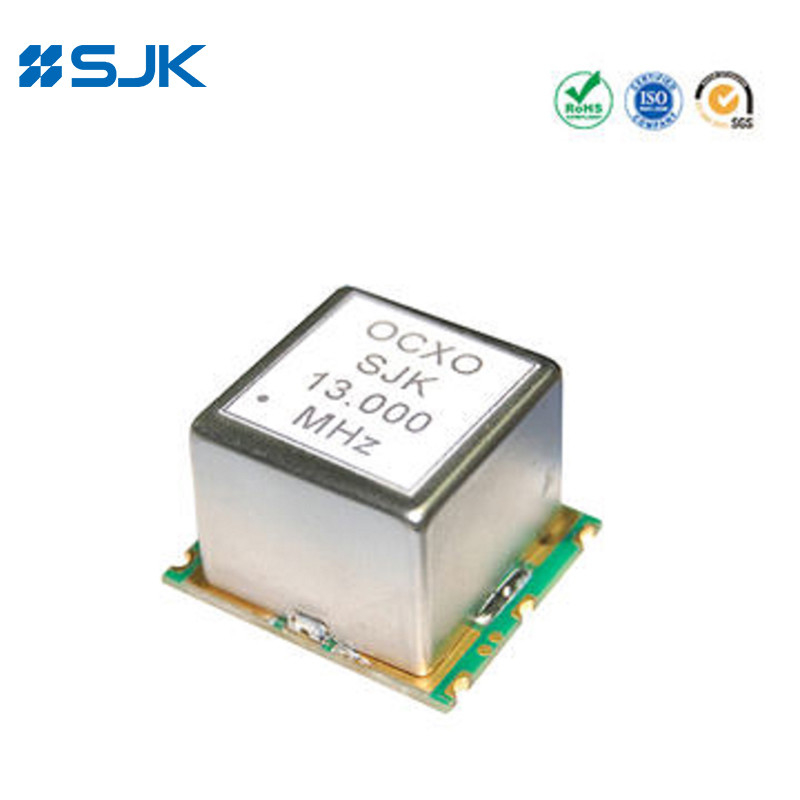

SMD 25*22*11mm اندازه OCXO پشتیبانی 5-40MHz 3.3V کولر کریستالی کنترل شده توسط کوره

ویژگی ها

OCXO (اوفن کنترل کریستال نوسان دهنده)

SMD معمولی 25،4 × 22،1 × 11 میلی متری OCXO

محدوده فرکانس از 5MHz تا 40MHz

±10ppb ثبات فرکانس بیش از -40 ~ + 85 °C

نصب اتوماتیک و جوشاندن مجدد

گرم شدن بسیار سریع و ثبات دقیق

واحد کریستالی SC-Cut

برنامه های کاربردی: ایستگاه پایه، سوئیچ دیجیتال، تجهیزات آزمایش، تجهیزات اندازه گیری، سنتزایزر و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		SMD OCXO سری 5X
نوع خروجی		HCMOS
بار خروجی		15pF، یا مشخص کنید
شکل موج خروجی		مستطیل
ولتاژ تغذیه		3.3V / 5.0V
محدوده فرکانس		۵ تا ۴۰ مگاهرتز
دمای کار		-40~+85°C، یا مشخص کنید
ثبات فرکانس	تحمل فرکانس	±10ppb حداکثر
	در مقابل دمای کار	±5ppb~±20ppb
	در مقابل ولتاژ تغذیه	±0.5ppb حداکثر (±5 تغییر)
	در مقابل بار	±0.5ppb حداکثر (±10 تغییر)
	در مقابل پیری	±0.5ppb/روز، ±50ppb/سال، ±0.4ppm/10 سال، حداکثر.
ولتاژ Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
چرخه کاری		45 تا 55 درصد
دروغین		-60dBc
گرم کردن		± 0.1ppm (در عرض 5 دقیقه @ +25، به 1 ساعت اشاره شده است)
مصرف برق (وضعیت ثابت)		1.2W مکس
محدوده تنظیم فرکانس		±0.5ppm (+1.65V±1.65V/+2.5V±2.5V)
ضوضای فاز @20MHz	@10Hz	-115dBc/Hz
	@100Hz	-130dBc/Hz
	@1KHz	-140dBc/Hz
	@10KHz	-150dBc/Hz
واحد بسته بندی		200 عددی در ریل

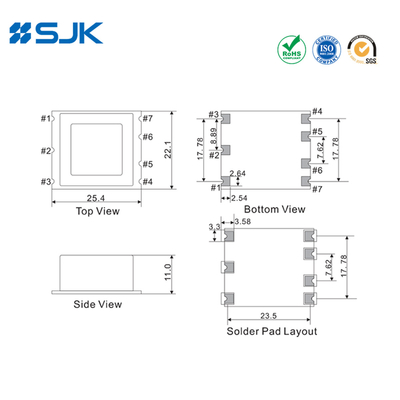

ابعاد [ملی متر]

SMD 25 X 22 X 11mm اندازه OCXO پشتیبانی از 5-40MHz 3.3V نوسان دهنده کریستالی کنترل شده توسط کوره 0

SMD 25 X 22 X 11mm اندازه OCXO پشتیبانی از 5-40MHz 3.3V نوسان دهنده کریستالی کنترل شده توسط کوره 1 +86-755-88352869

SMD 25 X 22 X 11mm اندازه OCXO پشتیبانی از 5-40MHz 3.3V نوسان دهنده کریستالی کنترل شده توسط کوره 2 rita@q-crystal.com
