نام تجاری:	SJK
شماره مدل:	SJK-9X
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 9X SMD OCXO

محدوده فرکانس:

5 تا 40 مگاهرتز

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت

تحمل فرکانس:

± 30ppb

اندازه:

14.3 * 9.3 * 6.5 میلی متر

درخواست ها:

ایستگاه پایه، سوئیچ دیجیتال، مدار زمان بندی مرجع و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر 14 × 9 × 5mm ocxo,نوسانگر ocxo 3.3V,نوسانگر SMD 5 ولت

ocxo oscillator 3.3V

SMD oscillator 5V

توضیحات محصول

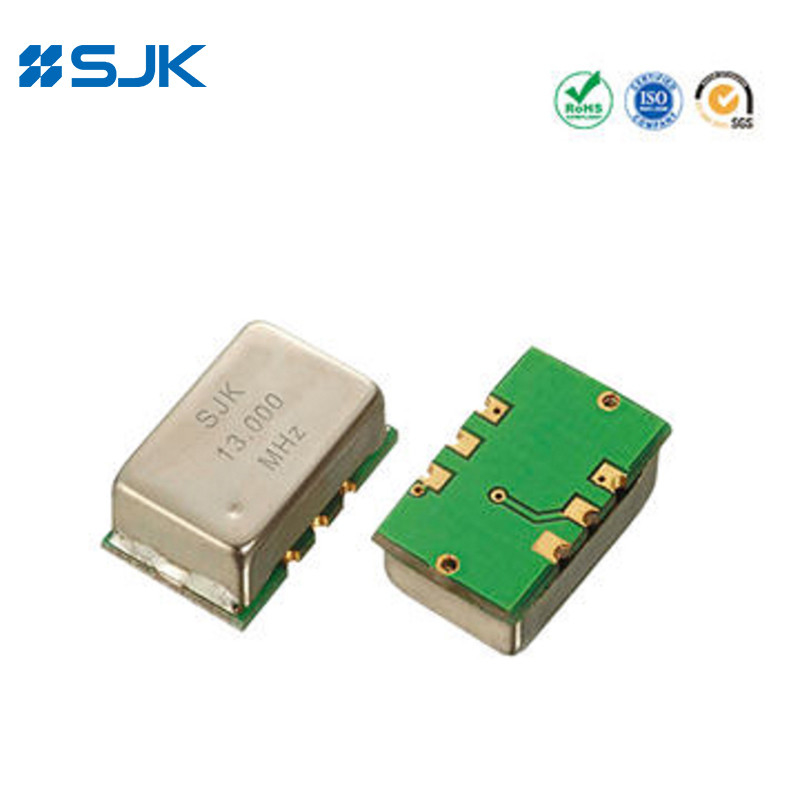

SMD 14*9*5mm OCXO با 6 پد 5~40MHz 3.3V یا 5V ±30ppb -40~+85 برای سوئیچ دیجیتال

ویژگی ها

OCXO (اوفن کنترل کریستال نوسان دهنده)

SMD های معمولی 14.3×9.3×6.5mm OCXO

محدوده فرکانس از 5MHz تا 40MHz

ثبات فرکانس ±30ppb بیش از -40 ~ + 85 °C

لایه 3 (به طور کلی ±4.6ppm از جمله 20 سال پیری)

نصب اتوماتیک و جوشاندن مجدد

گرم شدن بسیار سریع و ثبات دقیق

واحد کریستالی SC-Cut

کاربردها: ایستگاه پایه، سوئیچ دیجیتال، مدار زمان بندی مرجع، تجهیزات اندازه گیری، سنتزایزر و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		SMD OCXO سری 9X
نوع خروجی		HCMOS
بار خروجی		15pF، یا مشخص کنید
شکل موج خروجی		مستطیل
ولتاژ تغذیه		3.3V / 5.0V
محدوده فرکانس		۵ تا ۴۰ مگاهرتز
دمای کار		-40~+85°C، یا مشخص کنید
ثبات فرکانس	تحمل فرکانس	±30ppb حداکثر
	در مقابل دمای کار	±10ppb~±50ppb
	در مقابل ولتاژ تغذیه	±5ppb حداکثر (±5 تغییر)
	در مقابل بار	±10ppb حداکثر (±10 تغییر)
	در مقابل پیری	±2.0ppb/روز، ±0.4ppm/سال، ±2.0ppm/10 سال، حداکثر.
ولتاژ Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
چرخه کاری		45 تا 55 درصد
دروغین		-60dBc
گرم کردن		± 0.1ppm (در عرض 5 دقیقه @ +25، به 1 ساعت اشاره شده است)
مصرف برق (وضعیت ثابت)		0.6W مکس
محدوده تنظیم فرکانس		±5ppm (+1.65V±1.65V/+2.5V±2.5V)
ضوضای فاز @20MHz	@10Hz	-98dBc/Hz
	@100Hz	-126dBc/Hz
	@1KHz	-145dBc/Hz
	@10KHz	-152dBc/Hz
واحد بسته بندی		۵۰۰ تکه در ریل

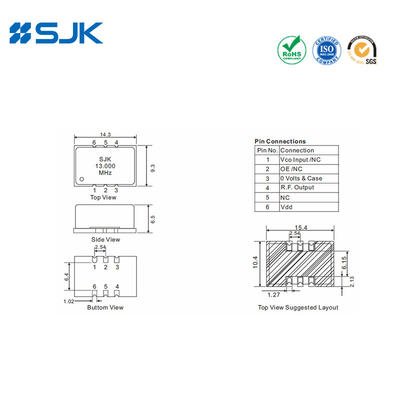

ابعاد [ملی متر]

SMD 14*9*5mm OCXO با 6 پد 5~40MHz 3.3V یا 5V ±30ppb -40~+85 برای سوئیچ دیجیتال 0

SMD 14*9*5mm OCXO با 6 پد 5~40MHz 3.3V یا 5V ±30ppb -40~+85 برای سوئیچ دیجیتال 1 +86-755-88352869

SMD 14*9*5mm OCXO با 6 پد 5~40MHz 3.3V یا 5V ±30ppb -40~+85 برای سوئیچ دیجیتال 2 rita@q-crystal.com
