نام تجاری:	SJK
شماره مدل:	SJK-6T
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/Bag
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

6T SMD DIP-14 TCXO

محدوده فرکانس:

1.25 مگاهرتز ~ 52 مگاهرتز

ولتاژ تغذیه:

2.8V/3.3V/5.0V

ثبات فرکانس:

±0.5ppm~1.0±1.0ppm

اندازه:

20.4*12.8*7.8 میلی متر

درخواست ها:

جی پی اس

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر vctcxo 14 پین,نوسانگر vctcxo 3.3V 10pF,14 پین 40mhz tcxo

vctcxo oscillator 3.3V 10pF

14 Pin 40mhz tcxo

توضیحات محصول

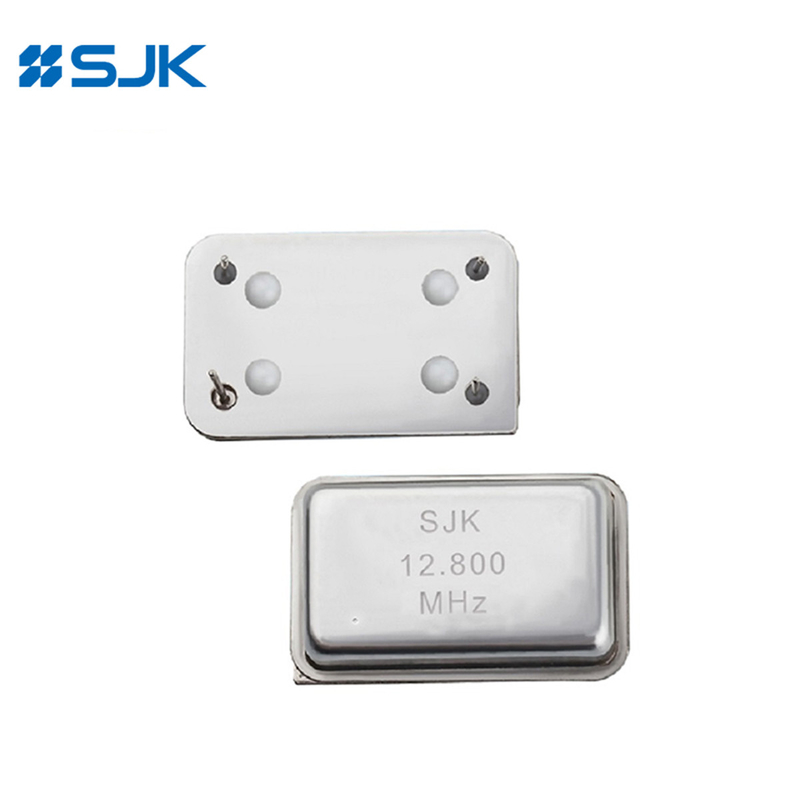

خروجی امواج سینوس از طریق سوراخ 14 پین TCXO 10-52MHz 3.3V 10pF

ویژگی ها

به طور معمول 20.4×12.8×7.8mm، DIP TCXO/VCTCXO

بسته بندی DIP-14 بسته بندی شده

جعبه فلزي دو گره بسته و امنيت بالا

VC-TCXO در دسترس است

فرکانس خروجی: 1.25MHz ~ 52MHz

خروجی CMOS یا موج سینوس برش

کاربرد: تجهیزات بزرگ، هواپیمایی، تجهیزات ارتباطی، تجهیزات آزمایش و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		6T DIP TCXO / VC-TCXO
نوع خروجی		موج سینوس برش داده شده	CMOS
بار خروجی		10KΩ//10pF	15pF، یا مشخص کنید
محدوده فرکانس		10 تا 52 مگاهرتز	1.25 تا 52 مگاهرتز
ولتاژ تغذیه		2.8V / 3.3V
جریان عرضه		حداکثر 4 میلی آمپر	حداکثر 25 میلی آمپر
سطح خروجی		0.8Vp-p Min	0.1Vcc/0.9Vcc
ثبات فرکانس	تحمل	±2.0ppm حداکثر (پس از 2 جریان مجدد)
	در مقابل دمای	± 0.5ppm ~ ± 1.0ppm
	در مقابل ولتاژ تغذیه (Vcc±5%)	±0.2ppm حداکثر
	در مقابل بار (بار متفاوت ± 10٪)	±0.2ppm حداکثر
	در مقابل پیری	حداکثر ±1.0ppm
محدوده کنترل فرکانس خودکار (AFC) (VCTCXO)		±5ppm~±10ppm (1.5±1V)
زمان شروع		حداکثر 2ms
دمای کار		-40~+85°C، یا مشخص کنید
چرخه کاری			۴۰ تا ۶۰ درصد
ضوضای فاز @10MHz	100kHz	-1115dBc/Hz
	1kHz	-135dBc/Hz
	10kHz	-148dBc/Hz
واحد بسته بندی		صد تا

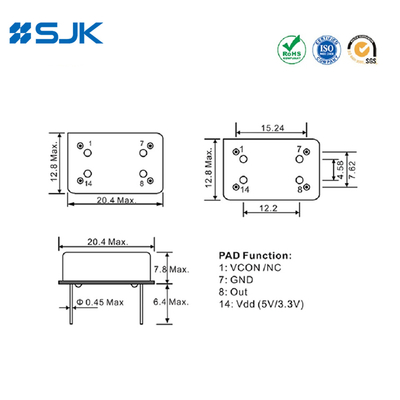

ابعاد [ملی متر]

خروجی امواج سینوس از طریق سوراخ 14 پین TCXO 10-52MHz 3.3V 10pF 0

خروجی امواج سینوس از طریق سوراخ 14 پین TCXO 10-52MHz 3.3V 10pF 1 +86-755-88352869

خروجی امواج سینوس از طریق سوراخ 14 پین TCXO 10-52MHz 3.3V 10pF 2 rita@q-crystal.com
