نام تجاری:	SJK
شماره مدل:	SJK-9T
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 9T (SMD TCXO/VC-TCXO)

محدوده فرکانس:

5 تا 40 مگاهرتز

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت

ثبات فرکانس:

±0.5ppm~1.0±1.0ppm

اندازه:

14.3 * 8.7 * 4.9 میلی متر

درخواست ها:

ایستگاه پایه، WLAN، WiMAX، تجهیزات مقیاس بزرگ و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر Big Size tcxo,tcxo نوسانگر 14 x 9.0mm,۴۰ مگاهرتز ۰.۵ ppm

tcxo oscillator 14 x 9.0mm

40MHz 0.5 ppm tcxo

توضیحات محصول

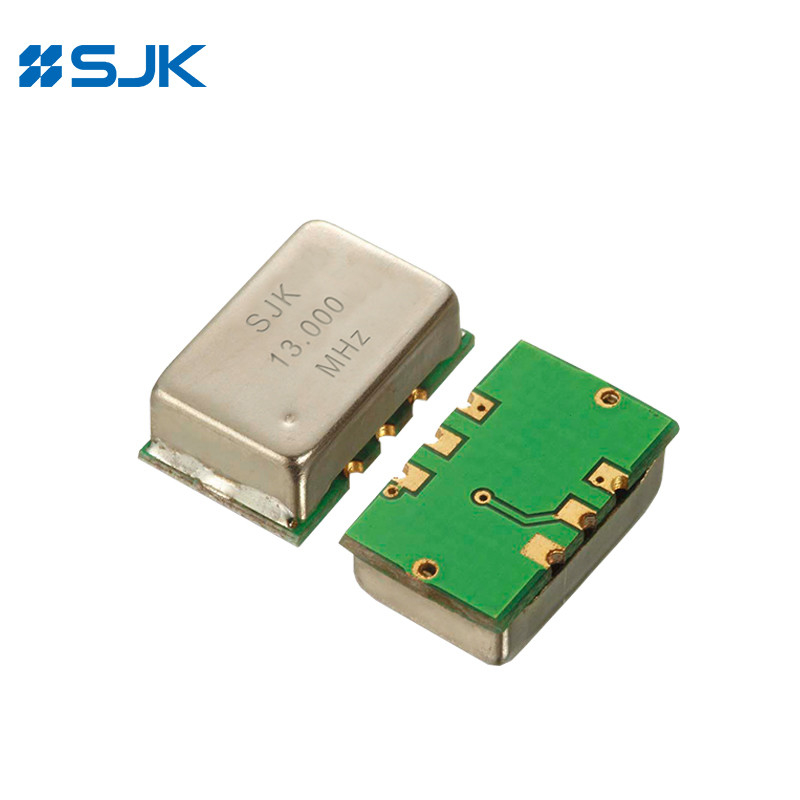

SMD اندازه بزرگ 14 * 9.0mm TCXO 5 ~ 40MHz 3.3V برای ایستگاه پایه

ویژگی ها

SMD معمولی 14.3×8.7×4.9mm TCXO / VC-TCXO

پوشش فلزی، بر اساس FR-4 PCB

امواج سینوس برش داده شده یا خروجی CMOS

فرکانس خروجی: 5MHz ~ 40MHz

VCTCXO در دسترس است

گزینه جریان کم

برنامه های کاربردی: تجهیزات در مقیاس بزرگ، ایستگاه های پایه، WLAN، WiMAX، تجهیزات آزمایش و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع		9T SMD TCXO / VC-TCXO
نوع خروجی		موج سینوس برش داده شده	CMOS
بار خروجی		10KΩ//10pF	15pF، یا مشخص کنید
محدوده فرکانس		۵ تا ۴۰ مگاهرتز
ولتاژ تغذیه		3.3V / 5.0V
جریان عرضه		3.5 میلی آمپر حداکثر	حداکثر 6 میلی آمپر
سطح خروجی		0.8Vp-p Min	0.1Vcc/0.9Vcc
ثبات فرکانس	تحمل	±2.0ppm حداکثر (پس از 2 جریان مجدد)
	در مقابل دمای	±0.5ppm
	در مقابل ولتاژ تغذیه (Vcc±5%)	±0.2ppm حداکثر
	در مقابل بار (بار متفاوت ± 10٪)	±0.2ppm حداکثر
	در مقابل پیری	حداکثر ±1.0ppm
محدوده کنترل فرکانس خودکار (AFC) (VC-TCXO)		±5ppm~±10ppm (1.5±1V)
زمان شروع		حداکثر 2ms
دمای کار		-40~+85°C، یا مشخص کنید
چرخه کاری			45 تا 55 درصد
ضوضای فاز @10MHz	100kHz	-120dBc/Hz
	1kHz	-140dBc/Hz
	10kHz	-148dBc/Hz
واحد بسته بندی		200 عددی در ریل

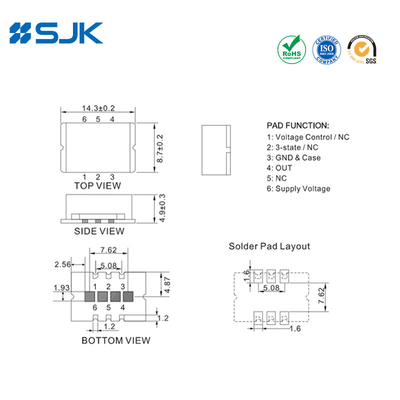

ابعاد [ملی متر]

SMD اندازه بزرگ 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V برای ایستگاه پایه 0

SMD اندازه بزرگ 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V برای ایستگاه پایه 1 +86-755-88352869

SMD اندازه بزرگ 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V برای ایستگاه پایه 2 rita@q-crystal.com
