نام تجاری:	SJK
شماره مدل:	SJK-7T
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 8T (SMD 7050 TCXO/VC-TCXO)

محدوده فرکانس:

5 تا 52 مگاهرتز

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت

ثبات فرکانس:

±0.5ppm~±2ppm

اندازه:

7.0 * 5.0 * 1.9 میلی متر

درخواست ها:

ایستگاه پایه، فمتوسل، WLAN، وایمکس، وای فای و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

vctcxo نوسانگر SMD 7050,نوسانگر vctcxo 26000MHz,tcxo نوسانگر کریستالی 2ppm

vctcxo oscillator 26.000MHz

tcxo crystal oscillator 2ppm

توضیحات محصول

SMD 7050 TCXO با 26.000MHz 1.8-3.3V خروجی Sinewave

ویژگی ها

بسته SMD سرامیکی 7.0×5.0×1.9 میلی متری

خروجی CMOS و امواج سینوس قطع شده (بدون خازن DC-cut)

محدوده فرکانس خروجی: 5-52MHz

ثبات دمایی: ± 0.5ppm ~ ± 2ppm

VCTCXO در دسترس است

نصب اتوماتیک و جوشاندن مجدد

کاربرد: ایستگاه پایه، WiMAX، Femtocell، WLAN، ارتباطات بی سیم، و غیره

مطابق با RoHs و بدون Pb

مشخصات

نوع		SMD سری 8T TCXO / VC-TCXO
نوع خروجی		موج سینوس برش داده شده	CMOS
بار خروجی		10KΩ//10pF	15pF، یا مشخص کنید
محدوده فرکانس		۵ تا ۵۲ مگاهرتز
ولتاژ تغذیه		3.3V / 5.0V
جریان عرضه		3.5 میلی آمپر حداکثر	حداکثر 6 میلی آمپر
سطح خروجی		0.8Vp-p Min	0.1Vcc/0.9Vcc
ثبات فرکانس	تحمل	±2.0ppm حداکثر (پس از 2 جریان مجدد)
	در مقابل دمای	±0.05ppm~±0.5ppm
	در مقابل ولتاژ تغذیه (Vcc±5%)	±0.3ppm حداکثر
	در مقابل بار (بار متفاوت ± 10٪)	±0.2ppm حداکثر
	در مقابل پیری	حداکثر ±1.0ppm
محدوده کنترل فرکانس خودکار (AFC) (VCTCXO)		±5ppm~±10ppm (1.5±1V)
زمان شروع		حداکثر 2ms
دمای کار		-40~+85°C، یا مشخص کنید
چرخه کاری			45 تا 55 درصد
ضوضای فاز @10MHz	100KHz	-130dBc/Hz
	1KHz	-145dBc/Hz
	10KHz	-154dBc/Hz
واحد بسته بندی		۱۰۰۰ عدد در ریل

ابعاد [ملی متر]

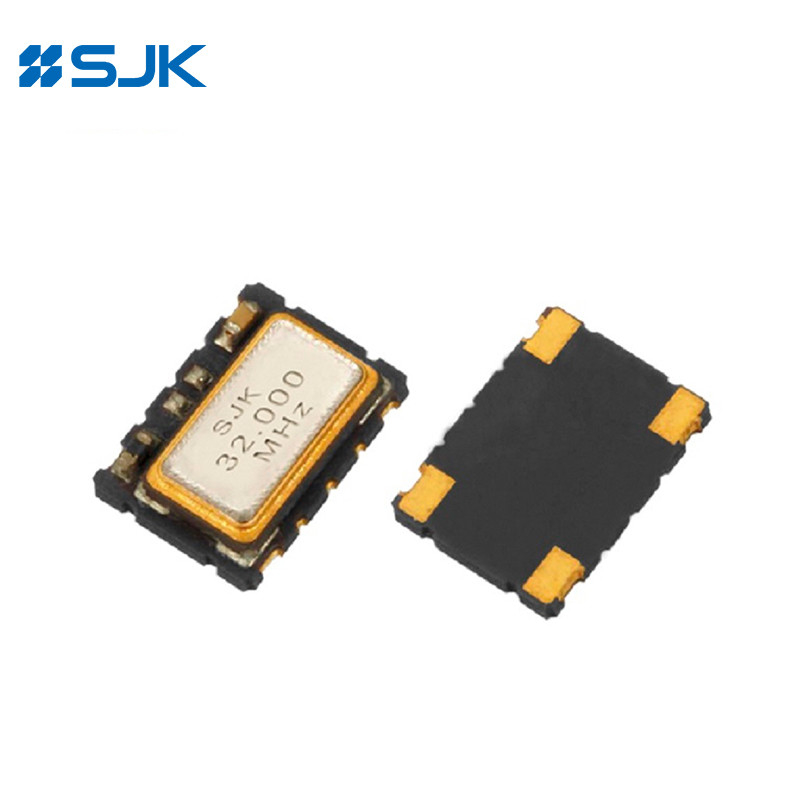

SMD 7050 TCXO با 26.000MHz 1.8-3.3V خروجی Sinewave 0

SMD 7050 TCXO با 26.000MHz 1.8-3.3V خروجی Sinewave 1 +86-755-88352869

SMD 7050 TCXO با 26.000MHz 1.8-3.3V خروجی Sinewave 2 rita@q-crystal.com
