نام تجاری:	SJK
شماره مدل:	SJK-5T
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 5T SMD TCXO / VC-TCXO

محدوده فرکانس:

10 تا 52 مگاهرتز

ولتاژ تغذیه:

3.3 ولت / 5.0 ولت

ثبات فرکانس:

± 0.05ppm~0.5±0.5ppm

اندازه:

5.0 * 3.2 * 1.5 میلی متر

درخواست ها:

ایستگاه پایه، استراتوم 3، فمتوسل، و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر SMD 5032 tcxo,نوسانگر tcxo 1.8V,3.3 ولت 12.8 مگاهرتز

tcxo oscillator 1.8V

3.3V 12.8 mhz tcxo

توضیحات محصول

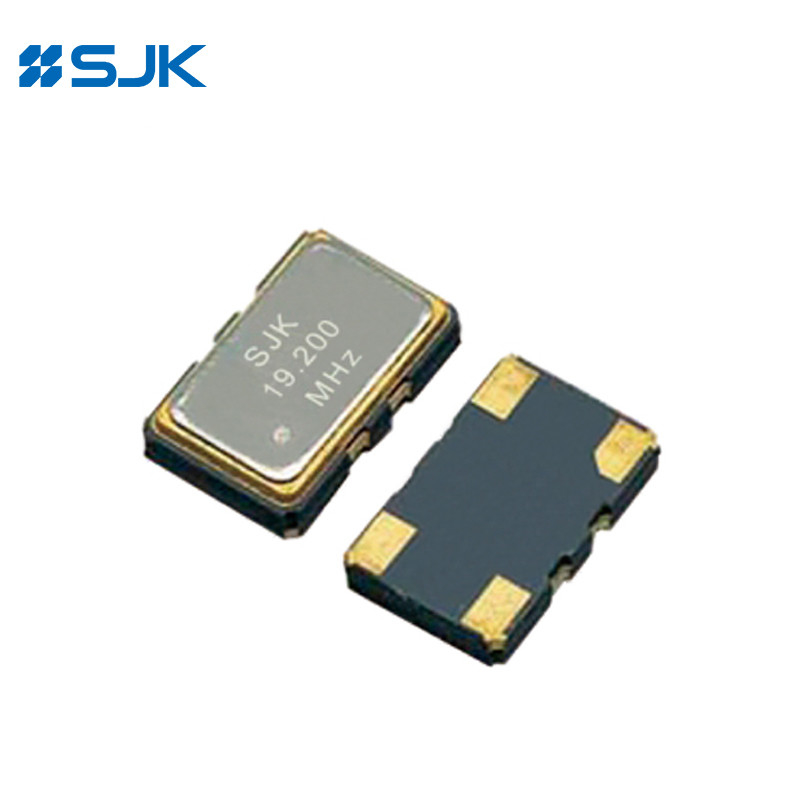

SMD 5032 TCXO با خروجی Sinewave 10 ~ 52MHz 1.8-3.3V

ویژگی ها

بسته SMD سرامیکی 5.0×3.2×1.5 میلی متری

خروجی CMOS و امواج سینوس قطع شده (بدون خازن DC-cut)

محدوده فرکانس خروجی: 10MHz تا 52MHz

ثبات دمایی: ±0.05ppm ~ ±0.5ppm

VCTCXO در دسترس است

نصب اتوماتیک و جوشاندن مجدد

کاربردها: ایستگاه پایه، استراتوم 3، فمتوسل، WLAN، ارتباطات بی سیم و غیره

مطابق با RoHs و بدون Pb

مشخصات

نوع		SMD سری 5T TCXO / VC-TCXO
نوع خروجی		موج سینوس برش داده شده	CMOS
بار خروجی		10KΩ//10pF	15pF، یا مشخص کنید
محدوده فرکانس		10 تا 52 مگاهرتز
ولتاژ تغذیه		3.3V /5.0V
جریان عرضه		3.5 میلی آمپر حداکثر	حداکثر 8 میلی آمپر
سطح خروجی		0.8Vp-p Min	0.1Vcc/0.9Vcc
ثبات فرکانس	تحمل	±2.0ppm حداکثر
	در مقابل دمای	±0.05ppm~±0.5ppm
	در مقابل ولتاژ تغذیه (Vcc±5%)	±0.3ppm حداکثر
	در مقابل بار (بار متفاوت ± 10٪)	±0.2ppm حداکثر
	در مقابل پیری	حداکثر ±1.0ppm
محدوده کنترل فرکانس خودکار (AFC) (VCTCXO)		±5ppm~±10ppm (1.5±1V)
زمان شروع		حداکثر 2ms
دمای کار		-40~+85°C، یا مشخص کنید
چرخه کاری			45 تا 55 درصد
ضوضای فاز @10MHz	100KHz	-125dBc/Hz
	1KHz	-145dBc/Hz
	10KHz	-150dBc/Hz
واحد بسته بندی		۱۰۰۰ عدد در ریل

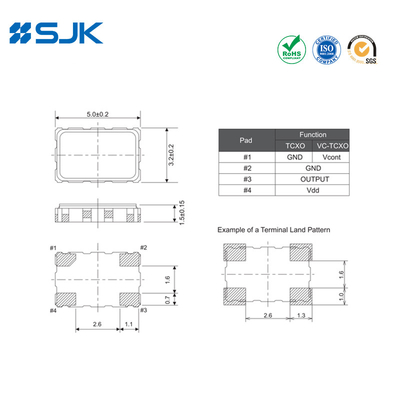

ابعاد [ملی متر]

SMD 5032 TCXO با خروجی Sinewave 10 ~ 52MHz 1.8-3.3V 0

SMD 5032 TCXO با خروجی Sinewave 10 ~ 52MHz 1.8-3.3V 1 +86-755-88352869

SMD 5032 TCXO با خروجی Sinewave 10 ~ 52MHz 1.8-3.3V 2 rita@q-crystal.com
