اس ام دی 2520 TCXO / VC-TCXO کریستال نوسانگر با خروجی Sinewave برش

نام تجاری:	SJK
مقدار:	3000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	3Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

SJK

گواهی:

SGS, RoHS, REACH

مدل:

SMD سری 7Q TCXO / VC-TCXO

محدوده فرکانس:

10 تا 52 مگاهرتز

ولتاژ تغذیه:

1.8 ولت تا 3.3 ولت

ثبات فرکانس:

±0.5ppm~1.0±1.0ppm

اندازه:

2.5 * 2.0 * 0.8 میلی متر

درخواست ها:

تلفن های همراه، GPS، ارتباطات بی سیم، IoT و غیره

مقدار حداقل تعداد سفارش:

3000 عدد

قیمت:

negotiable

جزئیات بسته بندی:

3Kpcs/قرقره

زمان تحویل:

4-6 هفته

شرایط پرداخت:

T/T

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر SMD 2520 tcxo,نوسانگر VC tcxo,تحمل 1.0ppm از کریستال tcxo

VC tcxo oscillator

tcxo crystal 1.0ppm tolerance

توضیحات محصول

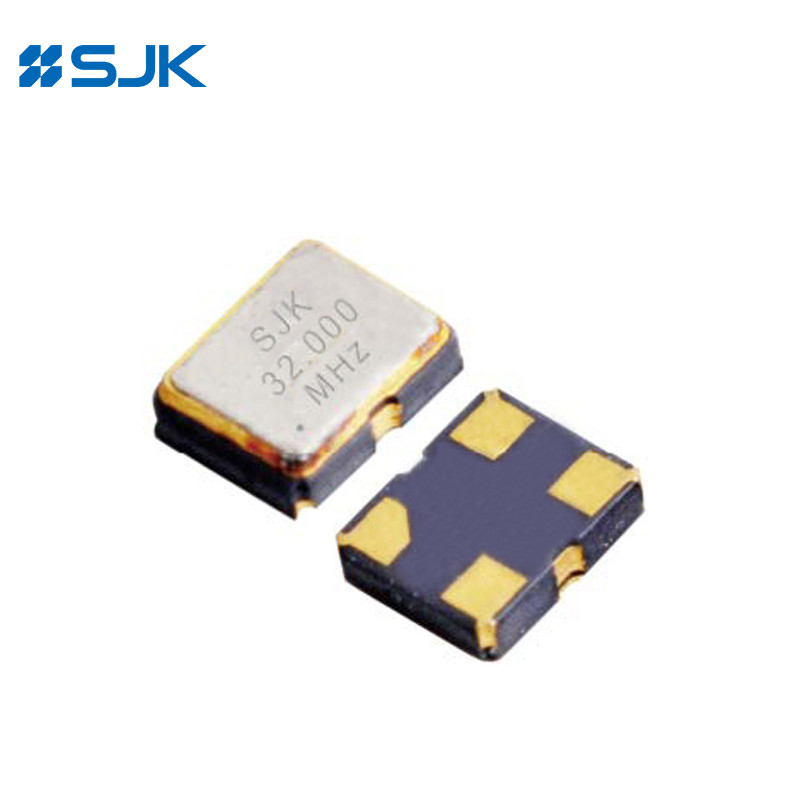

اس ام دی 2520 TCXO / VC-TCXO کریستال نوسانگر با خروجی Sinewave برش

ویژگی ها

فرکانس خروجی از 10MHz تا 52MHz

اندازه 2520، SMD 0.80mm بالا TCXO / VC-TCXO

عملیات ولتاژ پایین و سر و صدای فاز پایین

ثبات دمایی: ±0.5ppm

VC-TCXO در دسترس است

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: تلفن های همراه، Wearables، IoT، GPS، WLAN و بیشتر

مطابق با RoHS و بدون Pb

مشخصات

نوع		SMD سری 7W TCXO / VC-TCXO
نوع خروجی		سینوس برش داده شده
بار خروجی		10KΩ//10pF
ولتاژ تغذیه		1.8 تا 3.3 ولت
محدوده فرکانس		10 تا 52 مگاهرتز
جریان عرضه		حداکثر 2 میلی آمپر
سطح خروجی		0.8Vp-p Min
ثبات فرکانس	تحمل	±2ppm حداکثر (پس از 2 جریان مجدد)
	در مقابل دمای	±0.5ppm
	در مقابل ولتاژ تغذیه	±0.2ppm حداکثر (Vcc±5%)	±0.2ppm حداکثر (Vcc±5%)
	در مقابل بار	± 0.2ppm حداکثر (حمل ± 10٪)
	در مقابل پیری	±1ppm حداکثر/سال
محدوده کنترل فرکانس خودکار (AFC)		±5ppm~±10ppm (1.4±1V)
زمان شروع		حداکثر 2ms
دمای کار		-30~+85°C
صداي فاز @ 19.2MHz	100 هرتز	-115dBc/Hz
	1kHz	-135dBc/Hz
	10kHz	-148dBc/Hz
واحد بسته بندی		۳۰۰۰ تکه در ریل

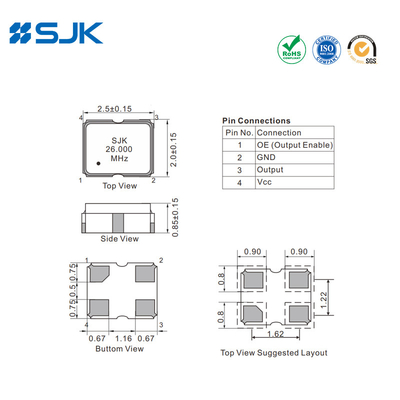

ابعاد [ملی متر]

اس ام دی 2520 TCXO / VC-TCXO کریستال نوسانگر با خروجی Sinewave برش 0

اس ام دی 2520 TCXO / VC-TCXO کریستال نوسانگر با خروجی Sinewave برش 1 +86-755-88352869

اس ام دی 2520 TCXO / VC-TCXO کریستال نوسانگر با خروجی Sinewave برش 2 rita@q-crystal.com

برچسب ها:

نوسانگر SMD 2520 tcxo,نوسانگر VC tcxo,تحمل 1.0ppm از کریستال tcxo

VC tcxo oscillator

tcxo crystal 1.0ppm tolerance

محصولات مرتبط

ویدیو

1612 SMD TCXO یا VC-TCXO 10~52MHz 1.8V~3.3V ±0.5ppm -40~+85°C خروجی Sinewave Clipped

بهترین قیمت رو بدست بیار

ویدیو

3225 SMD TCXO با خروجی Sinewave Clipped 3.3V 38.4MHz

بهترین قیمت رو بدست بیار

ویدیو

SMD اندازه بزرگ 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V برای ایستگاه پایه

بهترین قیمت رو بدست بیار

ویدیو

SMD 7050 TCXO با 26.000MHz 1.8-3.3V خروجی Sinewave

بهترین قیمت رو بدست بیار

ویدیو

SMD 5032 TCXO با خروجی Sinewave 10 ~ 52MHz 1.8-3.3V

بهترین قیمت رو بدست بیار

ویدیو

SMD 3225 TCXO با خروجی Sinewave Clipped 32.000MHz 1.8-3.3V

بهترین قیمت رو بدست بیار

ویدیو

اس ام دی 2520 TCXO / VC-TCXO کریستال نوسانگر با خروجی Sinewave برش

بهترین قیمت رو بدست بیار

ویدیو

SMD 2016 TCXO VC-TCXO کریستال نوسانگر با خروجی Sinewave کليپ شده 26-52MHz برای GPS

بهترین قیمت رو بدست بیار

رزوناتور کریستالی

مجموعه 6A، واحد کریستالی HC-49/U

سری 6B، واحد کریستالی HC-49S/SS

مجموعه 6C، واحد کریستالی HC-49SMD/49SSMD

واحد کریستالی سری 6P HC-M49SMD

سری 6D، واحد کریستالی UM-1

سری 6Z، واحد کریستالی نوع سیلندر

سری 7S، SMD 1210 واحد کریستال بخیه

سری 7Y، SMD 1612 واحد کریستال بخیه

مجموعه 7F، SMD 2016 واحد کریستال خیاطی

سری 7E، SMD 2520 واحد کریستال بخیه

سری 7U، SMD 3225 واحد کریستال بخیه

سری 7I، SMD 5032 واحد کریستال خیاطی

سری 6G، SMD 6035 واحد کریستال بخیه

سری 6F، SMD 7050 واحد کریستال بخیه

سری 7Z، واحد کریستال شیشه ای SMD 2520

سری 7V، واحد کریستال شیشه ای SMD 3225

سری 6I، واحد کریستال شیشه ای SMD 5032

SMD 6035 واحد کریستال شیشه ای

32.768KHz کریستال چنگال تنظیم

سری 7K، SMD 1610 Tuning Fork Crystal

سری 7R، SMD 2012 کریستال چنگال تنظیم

سری 7L، SMD 3215 کریستال چنگال تنظیم

سری 7M، SMD 7015 کریستال چنگال تنظیم

سری 6LC، SMD 8038 کریستال چنگال تنظیم

سری 6LB، SMD 206B Tuning Fork Crystal

سری 6K6، کریستال فورک 2*6 میلی متری

سری 6K8، کریستال فورک 3*8 میلی متری

نوسان ساز کریستالی

سری 8N، SMD 1612 کریستال نوسان دهنده

سری 1N، SMD 2016 کریستال نوسانگر

سری 2N، SMD 2520 کریستال نوسان دهنده

سری 3N، SMD 3225 کریستال نوسانگر

سری 7N، SMD 5032 کریستال نوسان دهنده

سری 6N، SMD 7050 کریستال نوسانگر

سری 9N، SMD 1490 کریستال نوسان دهنده

سری 6MF، اسیلاتور کریستالی از طریق سوراخ

سری 6MH، از طریق حفره نصف اندازه کریستال نوسانگر

نوسانگر دیفرانسیل

سری 3J، SMD 3225 LVPECL Oscillator خروجی

سری 3D، SMD 3225 LVDS Output Oscillator

سری 3H، SMD 3225 HCSL Output Oscillator

سری 5J، SMD 5032 LVPECL Oscillator خروجی

سری 5D، اس ام دی 5032 LVDS Output Oscillator

سری 5H، SMD 5032 HCSL Output Oscillator

سری 7J، SMD 7050 LVPECL Oscillator خروجی

سری 7B، SMD 7050 LVDS Output Oscillator

سیری 7H، SMD 7050 HCSL Output Oscillator

سری 9J، SMD 1490 LVPECL Oscillator Output

سری 9D، SMD 1490 LVDS Output Oscillator

ocxo

سری 1X، SMD 9*7 اندازه OCXO

سری 9X، SMD 14*9*5 اندازه OCXO

سری 5X، SMD 25*22*11 اندازه OCXO

سری 2X، سوراخ OCXO

سری 3X، سوراخ 20*20 OCXO

سری 9M، سوراخ 25*25*12 OCXO

سری 6X، سوراخ 36*27*12 اندازه OCXO

TCXO/VC-TCXO

سری 7X، SMD 2016 TCXO / VC-TCXO

سری 7Q، SMD 2520 TCXO / VC-TCXO Clip Sine Wave

سری 7T، SMD 3225 CMOS TCXO / VC-TCXO

سری 5T، SMD 5032 TCXO / VC-TCXO

سری 8T، SMD 7050 TCXO / VC-TCXO

سری 9T، SMD 1490 TCXO / VC-TCXO

سری 6T، TCXO / VC-TCXO از طریق سوراخ

سری 1T SMD 1612 TCXO/VC-TCXO

سری 8W SMD 3225 TCXO /VC-TCXO

سری SMD 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

سری 3S، SMD 3225 خروجی CMOS VCXO

سری 3P، SMD 3225 LVPECL خروجی VCXO

سری 5S، SMD 5032 خروجی CMOS VCXO

سری 5P، SMD 5032 LVPECL خروجی VCXO

سری 5V، SMD 5032 LVDS خروجی VCXO

سری 6S، SMD 7050 CMOS خروجی VCXO

سری 7P، SMD 7050 LVPECL خروجی VCXO

سری 6V، SMD 7050 LVDS خروجی VCXO

سری 9S، SMD 1490 CMOS خروجی VCXO

سری 9P، SMD 1490 LVPECL خروجی VCXO

سری 9X، SMD 1495 اندازه OCXO

سری 5X، SMD 252211 اندازه OCXO

سری 9M، سوراخ 252512 OCXO

سری 6X، سوراخ 362712 اندازه OCXO
