نام تجاری:	SJK
شماره مدل:	SJK-9P
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

سری 9P (SMD LVPECL VCXO)

محدوده فرکانس:

50 تا 700 مگاهرتز

نوع خروجی:

LVPECL

ولتاژ تغذیه:

3.3 ولت

اندازه:

14.2×9.3×5.4mm

درخواست ها:

کامپیوتر، ایستگاه پایه، اترنت، SONET، سرور و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگر SMD LVPECL vcxo,نوسانگر نصب اتوماتیک vcxo,نوسانگر 80mA LVPECL

Automatic mounting vcxo oscillator

80mA LVPECL oscillator

توضیحات محصول

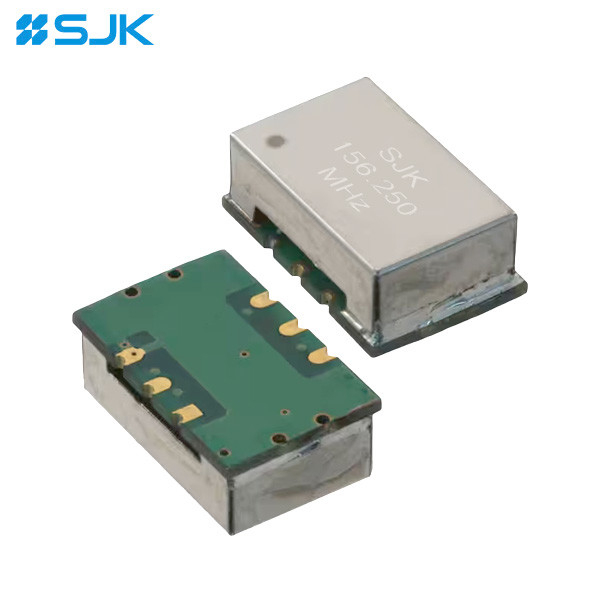

SMD LVPECL VCXO با 14.2 × 9.3 × 5.4mm با 3.3V ± 25ppm -40 ~ + 85 برای ایستگاه پایه

ویژگی های SMD سری 9P LVPECL VCXO

نوسانگر کریستالی کنترل شده ولتاژ (VCXO)

اندازه معمول 14.2×9.3×5.4mm SMD VCXO

خروجی LVPECL، محدوده فرکانس خروجی از 50MHz تا 700MHz

شور و جیتر فاز پایین عالی

عملکرد سه حالت در دسترس

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: ایستگاه پایه، سرور، ارتباطات، اترنت، SONET، Femtocell، و غیره

مطابق با RoHS / بدون Pb

مشخصات الکتریکی SMD سری 9P LVPECL VCXO

ماده/نوع	سری 9P (SMD LVPECL VCXO)
نوع خروجی	LVPECL
بار خروجی	50Ω به Vcc-2V
ولتاژ تغذیه	3.3V
محدوده فرکانس	50 تا 700 مگاهرتز
جریان عرضه	حداکثر 80mA
ثبات فرکانس	±25ppm، ±50ppm، یا مشخص کنید
دمای کار	-40~+85°C، یا مشخص کنید
دمای ذخیره سازی	-55~+125°C
ولتاژ Vol (Max.) /Voh (Min.)	Vcc-1.62V / Vcc-1.025V
زمان افزایش (Tr) / افت (Tf)	5 اينچ به حداکثر
زمان شروع	حداکثر 10 ثانیه
چرخه کاری	45 تا 55 درصد
محدوده مطلق کشش (APR) *	±50ppm حداقل، یا مشخص کنید
محدوده کنترل اسمی	0.5 Vcc
محدوده ولتاژ کنترل	0 ~ Vcc
خطي	10درصد به حداکثر
Jitter فاز (12KHz ~ 20MHz)	1 پي اس مکس
واحد بسته بندی	۵۰۰ تکه در ریل

ابعاد[میلی متر]

SMD LVPECL VCXO با 14.2 × 9.3 × 5.4mm با 3.3V ± 25ppm -40 ~ + 85 برای ایستگاه پایه 0

SMD LVPECL VCXO با 14.2 × 9.3 × 5.4mm با 3.3V ± 25ppm -40 ~ + 85 برای ایستگاه پایه 1 +86-755-88352869

SMD LVPECL VCXO با 14.2 × 9.3 × 5.4mm با 3.3V ± 25ppm -40 ~ + 85 برای ایستگاه پایه 2 rita@q-crystal.com
