نام تجاری: | SJK |
شماره مدل: | SJK-3S |
مقدار: | 3000 عدد |
قیمت: | negotiable |
جزئیات بسته بندی: | 3Kpcs/قرقره |
شرایط پرداخت: | T/T |
SMD 3225 VCXO با خروجی CMOS 3.3V ±50ppm -40~+85°C برای FPGA
ویژگی های سری 3S SMD 3225 VCXO
نوسانگر کریستالی کنترل شده با ولتاژ (VCXO)
اندازه 3225، 0.95mm hign SMD VCXO
خروجی CMOS، محدوده فرکانس خروجی از 50MHz تا 200MHz
شور و جیتر فاز پایین عالی
عملکرد سه حالت در دسترس
نصب اتوماتیک و جوشاندن مجدد
برنامه های کاربردی: ایستگاه پایه، PC، FPGA، DSP، شبکه هوشمند، SATA، SAS، و غیره
مطابق با RoHS / بدون Pb
مشخصات الکتریکی سری 3S SMD 3225 VCXO
ماده/نوع | سری 3S (SMD 3225 VCXO) |
نوع خروجی | CMOS |
بار خروجی | 15pF، یا مشخص کنید |
ولتاژ تغذیه | 3.3V |
محدوده فرکانس | 50 تا 200 مگاهرتز |
جریان عرضه | حداکثر 60mA |
ثبات فرکانس | ±25ppm، ±50ppm، یا مشخص کنید |
دمای کار | -40~+85°C، یا مشخص کنید |
دمای ذخیره سازی | -55~+125°C |
ولتاژ Vol (Max.) /Voh (Min.) | 0.1Vcc /0.9Vcc |
زمان افزایش (Tr) / افت (Tf) | 5 اينچ به حداکثر |
زمان شروع | حداکثر 10 ثانیه |
چرخه کاری | 45 تا 55 درصد |
محدوده مطلق کشش (APR) * | ±50ppm حداقل، یا مشخص کنید |
محدوده کنترل اسمی | 0.5 Vcc |
محدوده ولتاژ کنترل | 0 ~ Vcc |
خطي | 10درصد به حداکثر |
Jitter فاز (12KHz ~ 20MHz) | 1 پي اس مکس |
واحد بسته بندی | ۳۰۰۰ تکه در ریل |

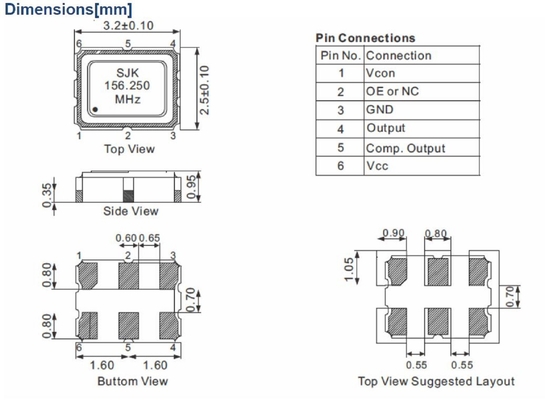

ابعاد[میلی متر]
