Name: 9N سری SMD 14 X 9 کریستال نوسان دهنده 1MHz تا 170MHz خروجی HCMOS فرکانس بالا و ثبات مصرف کم برق
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: نوسان ساز کریستالی سری 9N SMD 14*9
Price: 1,499.05 USD
Availability: InStock

نام تجاری:	SJK
شماره مدل:	نوسان ساز کریستالی سری 9N SMD 14*9
مقدار:	500 PCS
قیمت:	Negotiate
جزئیات بسته بندی:	500 عدد / قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

نوع:

نوسان ساز کریستالی سری 9N SMD 14*9

محدوده فرکانس:

1MHz تا 170MHz

اندازه:

14*9*6mm

نوع خروجی:

CMOS

ولتاژ تغذیه:

1.8 تا 3.3 ولت، 5 ولت

عملکرد:

سه ایالتی

قابلیت ارائه:

30 هزار عدد در ماه

برجسته کردن:

نوسانگر 14 × 9 spxo,نوسانگر spxo 1MHz,رزوناتور کریستالی 170MHz

spxo oscillator 1MHz

crystal resonator 170MHz

توضیحات محصول

SMD سری 9N 14*9 کریستال نوسانگر 1MHz تا 170MHz خروجی HCMOS فرکانس بالا و ثبات مصرف کم برق

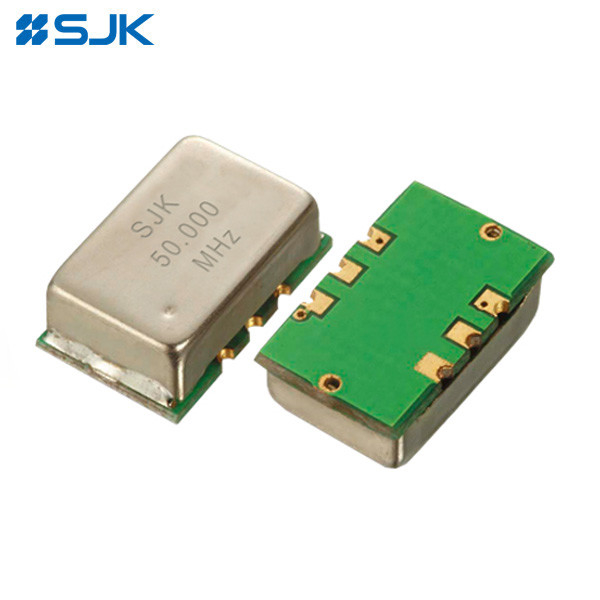

9N سری SMD 14 X 9 کریستال نوسان دهنده 1MHz تا 170MHz خروجی HCMOS فرکانس بالا و ثبات مصرف کم برق 0

ویژگی ها:

اندازه بسته SMD 14*9*6mm
محدوده فرکانس از 1MHz تا 170MHz
ولتاژ پایین: 1.8V تا 3.3V، 5.0V
يا پايه و يا سومين سوئيشن
تابع سه حالت
نصب اتوماتیک و جوشاندن مجدد
برنامه های کاربردی: کانال فیبر، اترنت، SDH، Serial ATA، SCSI، SONET و غیره
مطابق با RoHS / بدون Pb

مشخصات الکترونیکی:

ماده	نوسانگر کریستالی SMD 14*9 سری 9N
نوع خروجی	CMOS
بار خروجی	15pF، یا مشخص کنید
محدوده فرکانس	1MHz تا 170MHz
ولتاژ تغذیه	1.8 ولت تا 3.3 ولت، 5 ولت
مصرف فعلی	حداکثر 50 میلی آمپر
جریان آمادگی	حداکثر 10μA
0 ولتاژ خروجی سطح (V)_OL)	0.1 Vcc حداکثر
ولتاژ خروجی سطح (V)_اوه)	0.9 Vcc در دقیقه
تقارن	۴۰ تا ۶۰ درصد
زمان بالا رفتن / زمان سقوط	حداکثر 10 ثانیه
ولتاژ ورودی OE Pin 0 سطح (V)_IL)	0.2 Vcc حداکثر
ولتاژ ورودی OE Pin 1 سطح (V)_IH)	0.8 Vcc در دقیقه
زمان شروع	حداکثر 2ms
محدوده دمای عملیاتی	-20~+70°C، -40~+85°C، یا مشخص کنید
محدوده دمای ذخیره سازی	-55~+125°C
جتر فاز	حداکثر 1ps
اندازه بسته	14.49.66mm

ابعاد:

9N سری SMD 14 X 9 کریستال نوسان دهنده 1MHz تا 170MHz خروجی HCMOS فرکانس بالا و ثبات مصرف کم برق 1
