نام تجاری:	SJK
شماره مدل:	اسیلاتور کریستالی SMD 5032
مقدار:	1000 عدد
قیمت:	Negotiate
جزئیات بسته بندی:	1000 عدد / حلقه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

نوع:

نوسان ساز کریستال سری 7N SMD 5032

محدوده فرکانس:

1MHz تا 220MHz

اندازه:

5.0*3.2*1.1mm

ولتاژ تغذیه:

1.8 ولت تا 3.3 ولت

عملکرد:

سه ایالتی

نوع خروجی:

CMOS

قابلیت ارائه:

30 هزار عدد در ماه

برجسته کردن:

نوسانگر SMD 5032 spxo,نوسانگر spxo 1.8V,مدار نوسانگر کریستالی 3.3V

spxo oscillator 1.8V

crystal oscillator circuit 3.3V

توضیحات محصول

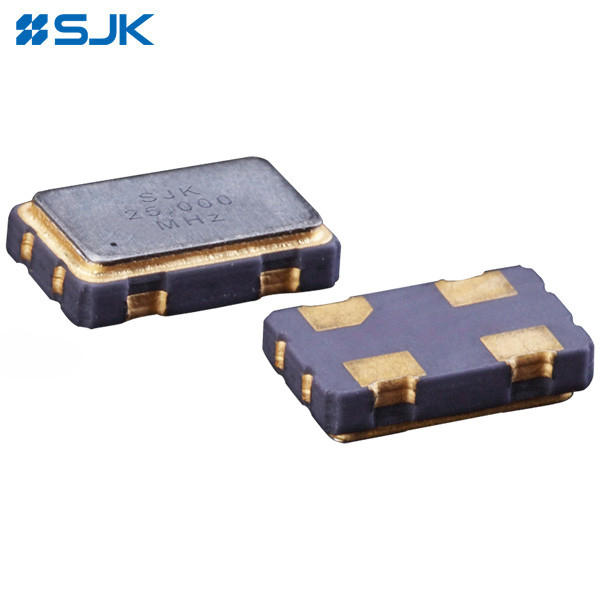

سیریز 7N SMD 5032 سیگنال های کریستالی نوسان دهنده فرکانس 1MHz تا 220MHz مصرف انرژی پایین ثبات بالا

ویژگی ها:

اندازه 5032، ارتفاع 1.1 میلی متر، نوسانگرهای کریستالی SMD کوچک و سبک
تابع سه حالت
ولتاژ تغذیه: 1.8V ~ 3.3V، 5V
خروجی CMOS، محدوده فرکانس موجود: 1MHz ~ 220MHz
فشار کم باعث عملکرد بالا می شود
کاربرد برای ماشین آلات، مخابرات، انرژی جدید، لوازم جانبی کامپیوتر، دستگاه های چند رسانه ای خودرو و غیره
مطابق با RoHS / بدون Pb

مشخصات الکترونیکی:

ماده	نوسانگر کریستالی SMD 5032 سری 7N
نوع خروجی	CMOS
بار خروجی	15pF، یا مشخص کنید
محدوده فرکانس	1MHz تا 220MHz
ولتاژ تغذیه	1.8 ولت تا 3.3 ولت، 5 ولت
ثبات فرکانس (تمام شرایط)	±20ppm، ±25ppm، ±30ppm، ±50ppm، یا مشخص کنید
مصرف فعلی	حداکثر 10 میلی آمپر
جریان آمادگی	حداکثر 10μA
تقارن	45 تا 55 درصد
0 ولتاژ خروجی سطح (V)_OL)	0.1 Vcc حداکثر
ولتاژ خروجی سطح (V)_اوه)	0.9 Vcc در دقیقه
زمان بالا رفتن / زمان سقوط	حداکثر 5 اینچ
OE 0 ولتاژ خروجی سطح (V)_IL)	0.2 Vcc حداکثر
ولتاژ خروجی سطح OE 1 (V)_IH)	0.8 Vcc در دقیقه
زمان شروع	حداکثر 1ms
دمای کار	-40°C تا +85°C، یا مشخص کنید
دمای ذخیره سازی	-55°C تا +125°C یا مشخص کنید
جتر فاز	حداکثر 1PS.
اندازه بسته	5.03.21.1mm

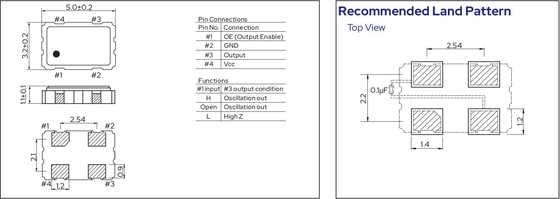

ابعاد:
