نام تجاری:	SJK
شماره مدل:	SJK-9J
مقدار:	100 تا
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

مدل:

نوسان ساز SMD خروجی LVPECL سری 9J

فرکانس خروجی:

25 ~ 700 مگاهرتز

ولتاژ تغذیه:

2.5 ولت / 3.3 ولت

نوع خروجی:

LVPECL

ثبات فرکانس:

±25ppm، یا مشخص کنید

اندازه:

14*9.6*5.6 میلی متر

درخواست ها:

سرور، اترنت گیگابیت، شبکه هوشمند، FPGA و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگرهای دیفرانسیل SMD 1490,نوسانگرهای دیفرانسیل 25MHz,نوسانگر LVPECL 700MHz

differential oscillators 25MHz

LVPECL Oscillator 700MHz

توضیحات محصول

نوسانگر SMD 1490 اندازه تفاوتی LVPECL با 25 ~ 700MHz برای برنامه های کاربردی گیگابیت اترنت

ویژگی ها

نوسانگر کریستال خروجی دیفرانسیل LV-PECL

نوسانگر کریستالی خروجی معمولی 14×9.6×5.6mm، LV-PECL

محدوده فرکانس خروجی از 25MHz تا 700MHz

کار با ولتاژ کم تغذیه: 2.5V/3.3V

بسته نصب سطح

شور و جیتر فاز پایین عالی

عملکرد سه حالت در دسترس

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: سرور، SAN، دسترسی پهن باند، شبکه هوشمند، گیگابیت اترنت، کانال فیبر و غیره

مطابق با RoHS / بدون Pb

مشخصات

نوع	نوسانگر SMD خروجی سری 9J LVPECL
نوع خروجی	LVPECL
بار خروجی	50Ω به Vcc-2V
ولتاژ تغذیه	2.5V/3.3V
محدوده فرکانس	25~700MHz
جریان عرضه	حداکثر 80mA
ثبات فرکانس کلی*	±25ppm، ±50ppm، یا مشخص کنید
دمای کار	-40~+85°C، یا مشخص کنید
دمای ذخیره سازی	-55~+125°C
ولتاژ Vol (Max.) /Voh (Min.)	Vcc-1.62V/Vcc-1.026V
زمان افزایش (Tr) / افت (Tf)	تا حداکثر.
چرخه کاری	45 تا 55 درصد
زمان شروع	حداکثر 10 ثانیه
ضوضای فاز (156.25MHz) در 1KHz	-120dBc/Hz
Jitter فاز (12KHz ~ 20MHz)	1 پي اس مکس
پیری (در 25 درجه سانتیگراد)	±3ppm/سال حداکثر.
واحد بسته بندی	۵۰۰ تکه در ریل

*: از جمله تحمل فرکانس در 25 درجه سانتیگراد، تغییر در دمای، تغییر ولتاژ تغذیه، پیری و ارتعاش

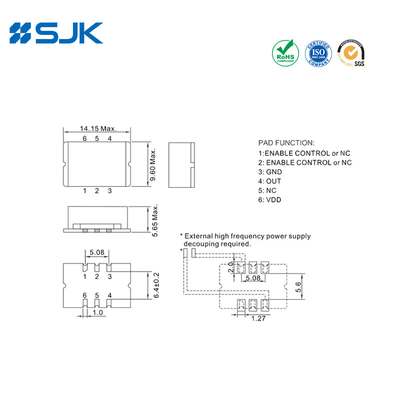

ابعاد [ملی متر]

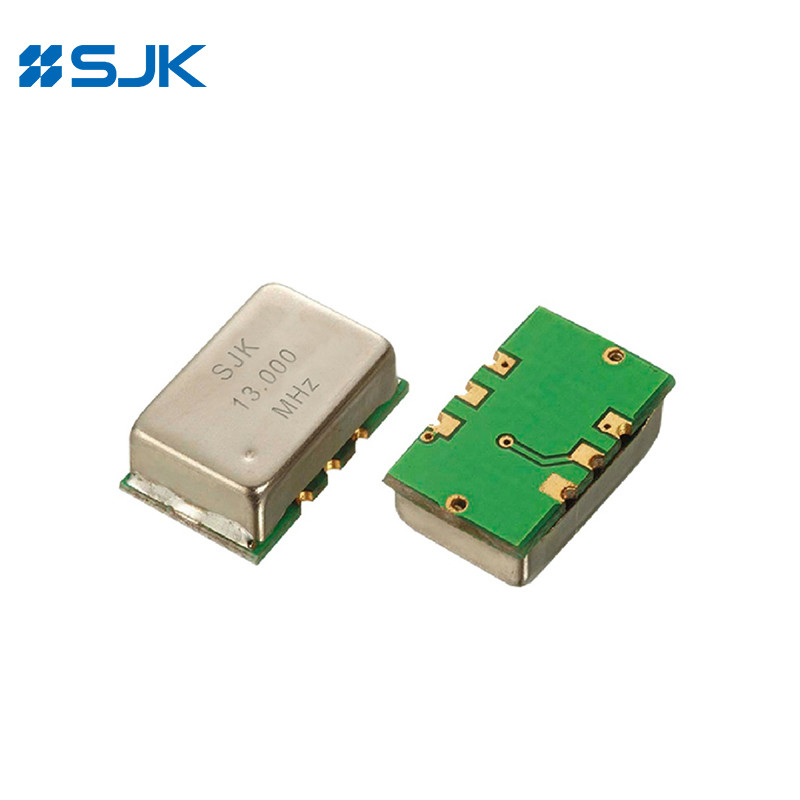

SMD 1490 اندازه دیفرانسیل LVPECL نوسانگر با 25 ~ 700MHz برای گیگابیت اترنت 0

SMD 1490 اندازه دیفرانسیل LVPECL نوسانگر با 25 ~ 700MHz برای گیگابیت اترنت 1 +86-755-88352869

SMD 1490 اندازه دیفرانسیل LVPECL نوسانگر با 25 ~ 700MHz برای گیگابیت اترنت 2 rita@q-crystal.com
