نام تجاری:	SJK
شماره مدل:	SJK-7H
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

نوسانگر SMD خروجی سری 7H HCSL

فرکانس خروجی:

25 ~ 200 مگاهرتز

ولتاژ تغذیه:

2.5 ولت / 3.3 ولت

نوع خروجی:

HCSL

ثبات فرکانس:

±25ppm، یا مشخص کنید

اندازه:

7.0*5.0*1.3mm

درخواست ها:

سرور، اترنت گیگابیت، شبکه هوشمند، FPGA و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگرهای دیفرانسیل SMD 7050,نوسانگرهای دیفرانسیل 3.3V,3نوسانگر HCSL.3V

differential oscillators 3.3V

3.3V HCSL Oscillator

توضیحات محصول

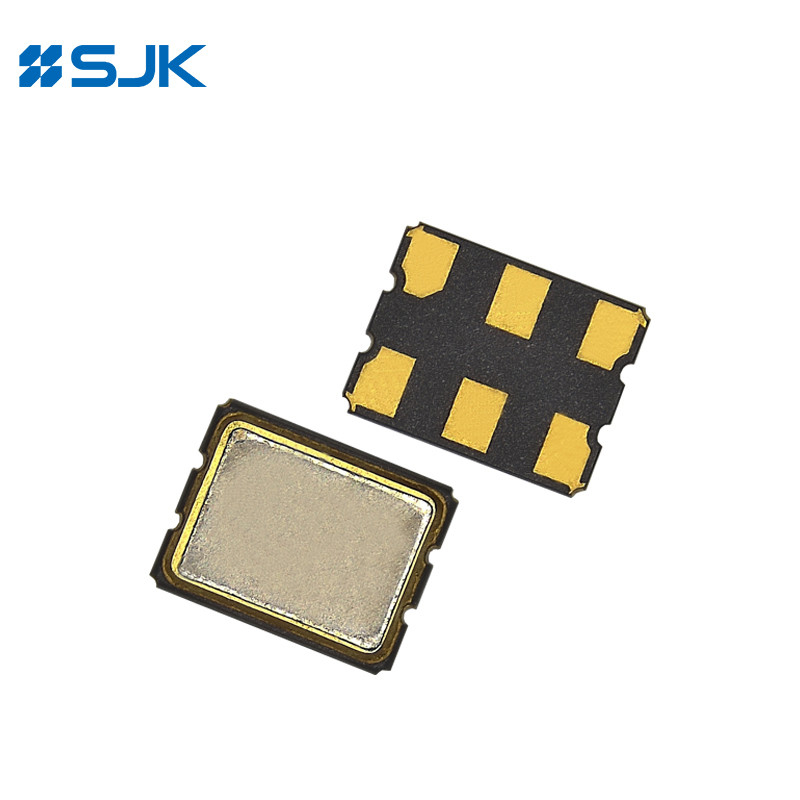

پشتیبانی نوسانگر SMD 7050 HCSL 25 ~ 200MHz 3.3V برای برنامه های ارتباطی

ویژگی ها

نوسانگر کریستالی خروجی (HCSL Output)

نوسانگر کریستالی خروجی HCSL 7.0×5.0×1.45mm

محدوده فرکانس خروجی از 25MHz تا 200MHz

کار با ولتاژ کم تغذیه: 2.5V/3.3V

شور و جیتر فاز پایین عالی

عملکرد سه حالت در دسترس

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: سرور، SAN، دسترسی پهن باند، شبکه هوشمند، گیگابیت اترنت، کانال فیبر و غیره

مطابق با RoHS / بدون Pb

مشخصات

نوع	نوسانگر SMD خروجی سری 7H HCSL
نوع خروجی	HCSL
بار خروجی	50Ω
ولتاژ تغذیه	2.5V/3.3V
محدوده فرکانس	25~200MHz
جریان عرضه	حداکثر 30 میلی آمپر
ثبات فرکانس کلی*	±25ppm، ±50ppm، یا مشخص کنید
دمای کار	-40~+85°C، یا مشخص کنید
دمای ذخیره سازی	-55~+125°C
ولتاژ Vol (Max.) /Voh (Min.)	0mV /740mV
زمان افزایش (Tr) / افت (Tf)	0.5ns حداکثر
چرخه کاری	45 تا 55 درصد
زمان شروع	حداکثر 10 ثانیه
ضوضای فاز (156.25MHz) در 1KHz	-120dBc/Hz
Jitter فاز (12KHz ~ 20MHz)	1 پي اس مکس
پیری (در 25 درجه سانتیگراد)	±3ppm/سال حداکثر.
واحد بسته بندی	۱۰۰۰ عدد در ریل

*از جمله تحمل فرکانس در 25 درجه سانتیگراد، تغییرات در دمای، تغییرات ولتاژ تغذیه، پیری و ارتعاش

ابعاد [ملی متر]

پشتیبانی نوسانگر SMD 7050 HCSL 25 ~ 200MHz 3.3V برای برنامه های ارتباطی 0

پشتیبانی نوسانگر SMD 7050 HCSL 25 ~ 200MHz 3.3V برای برنامه های ارتباطی 1 +86-755-88352869

پشتیبانی نوسانگر SMD 7050 HCSL 25 ~ 200MHz 3.3V برای برنامه های ارتباطی 2 rita@q-crystal.com
