نام تجاری:	SJK
شماره مدل:	SJK-7J
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	1Kpcs/قرقره
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS, RoHS, REACH

مدل:

نوسان ساز SMD خروجی LVPECL سری 7J

فرکانس خروجی:

10 تا 1500 مگاهرتز

ولتاژ تغذیه:

2.5 ولت / 3.3 ولت

نوع خروجی:

LVPECL

ثبات فرکانس:

±25ppm، یا مشخص کنید

اندازه:

7.0 * 5.0 * 1.45 میلی متر

درخواست ها:

سرور، SAN، شبکه هوشمند، دسترسی پهن باند و غیره

قابلیت ارائه:

70KKpcs/M

برجسته کردن:

نوسانگرهای دیفرانسیل SMD 7050,نوسانگرهای دیفرانسیل 10MHz,نوسانگر LVPECL 1500MHz

differential oscillators 10MHz

LVPECL Oscillator 1500MHz

توضیحات محصول

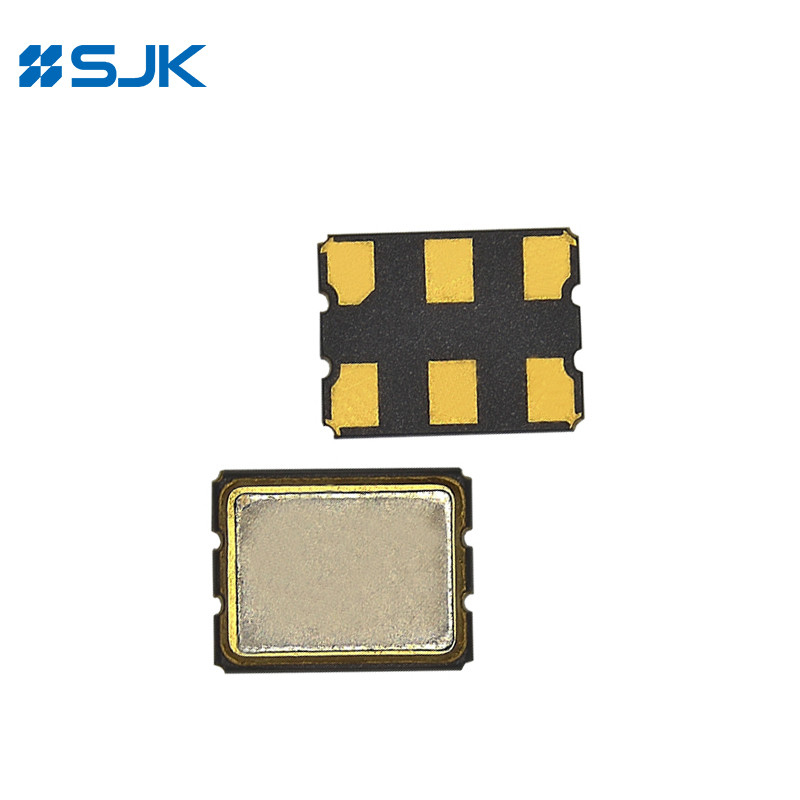

نوسانگر SMD 7050 LVPECL با 10 ~ 1500MHz ± 25ppm برای برنامه SAN

ویژگی ها

نوسانگر کریستالی خروجی دیفرانسیل (LVPECL Output)

نوسانگر کریستالی خروجی LVPECL 7.0×5.0×1.45mm

محدوده فرکانس خروجی از 10MHz تا 1500MHz

کار با ولتاژ کم تغذیه: 2.5V/3.3V

شور و جیتر فاز پایین عالی

عملکرد سه حالت در دسترس

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: سرور، SAN، دسترسی پهن باند، شبکه هوشمند، گیگابیت اترنت، کانال فیبر و غیره

مطابق با RoHS و بدون Pb

مشخصات

نوع	نوسانگر SMD خروجی سری 7J LVPECL
نوع خروجی	LVPECL
بار خروجی	50Ω به Vcc-2V
ولتاژ تغذیه	2.5V/3.3V
محدوده فرکانس	10~320MHz	10~1500MHz
جریان عرضه	حداکثر 100 میلی آمپر	حداکثر 50 میلی آمپر
ثبات فرکانس کلی*	±25ppm، ±50ppm، یا مشخص کنید
دمای کار	-40~+85°C، یا مشخص کنید
دمای ذخیره سازی	-55~+125°C
ولتاژ Vol (Max.) /Voh (Min.)	Vcc-1.62V / Vcc-1.026V
زمان افزایش (Tr) / افت (Tf)	1. ماکس
چرخه کاری	45 تا 55 درصد
زمان شروع	حداکثر 2ms	حداکثر 10 ثانیه
ضوضای فاز (156.25MHz) @1KHz	-130dBc/Hz	-113dBc/Hz
Jitter فاز (12KHz ~ 20MHz)	1 پي اس مکس
پیری (در 25 درجه سانتیگراد)	±3ppm/سال حداکثر.
واحد بسته بندی	۱۰۰۰ عدد در ریل

*از جمله تحمل فرکانس در 25 درجه سانتیگراد، تغییرات در دمای، تغییرات ولتاژ تغذیه، پیری و ارتعاش

ابعاد [ملی متر]

نوسانگر SMD 7050 LVPECL با 10 ~ 1500MHz ± 25ppm برای برنامه SAN 0

نوسانگر SMD 7050 LVPECL با 10 ~ 1500MHz ± 25ppm برای برنامه SAN 1 +86-755-88352869

نوسانگر SMD 7050 LVPECL با 10 ~ 1500MHz ± 25ppm برای برنامه SAN 2 rita@q-crystal.com
