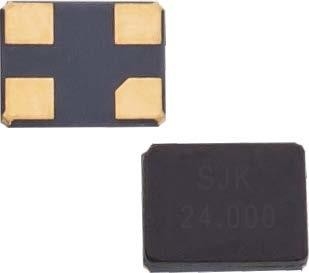

7Z کریستال شیشه ای رزوناتور کریستال کوارتز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

نوع:

7Z کریستال SMD شیشه ای مهر و موم شده

محدوده فرکانس:

12 تا 64 مگاهرتز

سفارش Overtone:

اساسی

اندازه:

2.5u00d72.0u00d70.75mm

واحد بسته بندی:

3000 عدد/قرقره

درخواست ها:

مخابرات، PC، DVC، DSC، و غیره

برجسته کردن:

رزوناتور کریستالی کوارتز 12MHz,رزوناتور کریستالی کوارتز 64MHz,رزوناتور 4MHz OEM

64MHz quartz crystal resonator

4mhz resonator OEM

توضیحات محصول

مشخصات و ابعاد

ویژگی ها

رزوناتور کریستالی SMD کوچک و سبک با اندازه 2520 با مشخصات کم 0.75mm

محدوده فرکانس گسترده ای از 12MHz تا 64MHz

مقاومت عالی نسبت به گرما

دقت بالا و قابلیت اطمینان بالا

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: مخابرات، دستگاه های مصرفی، DVC، PC، DSC، برنامه های کاربردی خودرو و غیره

تطابق با RoHS

مشخصات

نوع	7Z کریستال SMD شیشه ای
محدوده فرکانس	۱۲ تا ۱۳ مگاهرتز	13 تا 20 مگاهرتز	20 ~ 27MHz	۲۷ تا ۶۴ مگاهرتز
دستور پخش صدا	اساسی
ظرفیت بار	8pF، 10pF، 12pF، یا مشخص کنید
سطح درایو	حداکثر 1 تا 50μW (10μW Typ.)
تحمل فرکانس	±10ppm، ±20ppm، یا مشخص کنید
مقاومت سری	حداکثر 200Ω	حداکثر 150Ω	حداکثر 80Ω	حداکثر 60Ω
ظرفیت شنت	حداکثر 5 پاف
دمای کار	-20~+70°C، -40~+85°C، یا مشخص کنید
دمای ذخیره سازی	-55~+125°C
پیری (در 25 درجه سانتیگراد)	حداکثر ±3 ppm/سال
واحد بسته بندی	۳۰۰۰ تکه در ریل

ابعاد [ملی متر]
