نام تجاری:	SJK
شماره مدل:	26، 38
مقدار:	1000 عدد
قیمت:	negotiable
جزئیات بسته بندی:	3000 عدد
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

SGS,ROHS,REACH

نوع:

6Z کریستال استوانه ای

محدوده فرکانس:

3از.2MHz تا 50MHz

سفارش Overtone:

بنیادی / سومین تون

اندازه:

2*6،3*8،

واحد بسته بندی:

1000 عدد

درخواست ها:

اینترنت اشیا، امنیت، رایانه شخصی و تجهیزات جانبی، سیستم های ریزپردازنده، ابزار دقیق، الکترونیک خودرو

فرکانس پیری:

حداکثر +/-5ppm

ظرفیت شنت:

1.0pF حداکثر

مقاومت در برابر ضربه:

5000G حداکثر

وابستگی سطح درایو:

حداکثر +/-10ppm

ظرفیت بار:

8pF تا 32pF

محدوده دمای ذخیره سازی:

-55 درجه سانتی گراد تا +125 درجه سانتی گراد

محدوده دمای عملیاتی:

-40 درجه سانتی گراد تا +85 درجه سانتی گراد

مقاومت در برابر لرزش:

حداکثر 10 گرم

پیری:

حداکثر +/-3ppm

تحمل فرکانس:

+/-10ppm

قابلیت ارائه:

30Kpcs در ماه

برجسته کردن:

3.2MHz رزناتور کریستالی سرامیکی,رزوناتور کریستالی سرامیکی 50MHz,واحد های کریستالی 1.0pF

50MHz crystal ceramic resonator

Crystal Units 1.0pF

توضیحات محصول

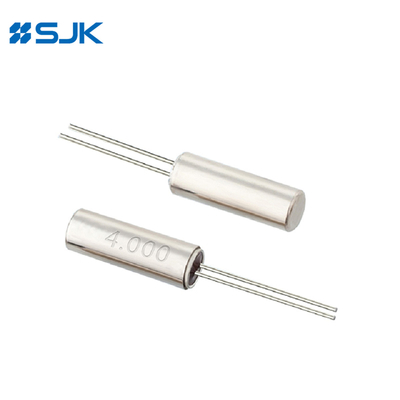

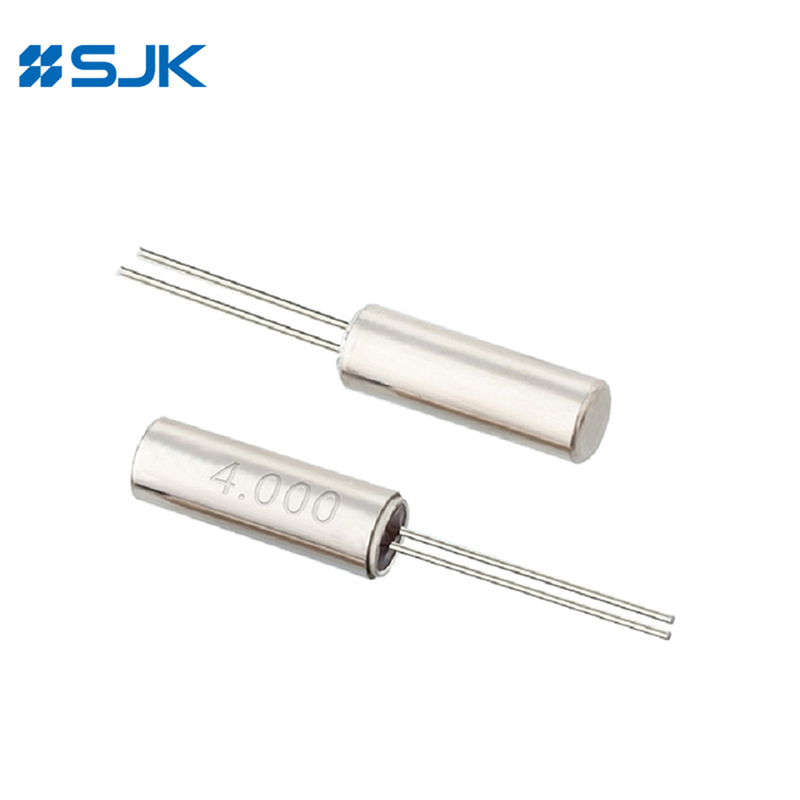

محدوده دمای کار از -20- 70C -40- 85C سری 6Z واحد کریستالی نوع سیلندر

ویژگی ها

محدوده فرکانس گسترده ای از 3.579MHz تا 50MHz

تحمل شاک بالا

اندازه کوچک

ثبات فرکانس قابل اعتماد

مصرف انرژی کم

کاربردها: اینترنت اشیا، امنیت، کامپیوترها و لوازم محیطی، سیستم های میکروپروسسر، ابزار، الکترونیک خودرو و غیره

مشخصات

نوع	6Z کریستال استوانه ای
اندازه	3×9mm / 3×10mm	2×6mm / 3×8mm
محدوده فرکانس	3.579~4.0MHz	4.0 تا 50 مگاهرتز
ظرفیت بار	12pF، 16pF، 20pF، یا مشخص کنید
سطح درایو	10~+100μW
تحمل فرکانس	±10~±30ppm، یا مشخص کنید
مقاومت عایق	500MΩ در DC200V
مقاومت سری	40~180Ω (3.579~30MHz)	80Ω (30~50MHz)
دمای کار	-20~+70°C، -40~+85°C
دمای ذخیره سازی	-40 تا +85 درجه سانتیگراد
ظرفیت شنت	5pF تایپ
پیری (در 25 درجه سانتیگراد)	حداکثر ±3 ppm/سال
واحد بسته بندی	هزار تا

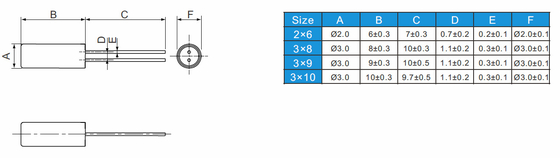

ابعاد [ملی متر]

محدوده دمای عملیاتی از -20 - 70C -40 - 85C سری 6Z واحد کریستالی نوع سیلندر 0

توجه: در صورت نیاز به خم کردن خطوط، از پینت استفاده کنید.

توجه: جوشاندن بدن سیلندر می تواند ویژگی های کریستال را خراب کند و باید از آن اجتناب شود. به جای آن از چسب لاستیکی استفاده کنید یا بدون جوشاندن ترک کنید.
