محدوده فرکانس: 110 ~ 137MHz نوع خروجی: LVCMOS / HCMOS ولتاژ تغذیه: 1.8V ~ 3.3V ثبات فرکانس: ± 20ppm اندازه: 2.0x1.6، 2.5x2.0، 3.2x2.5، 5.0x3.2، 7.0x5.0 میلی متر برنامه های کاربردی: اترنت، USB، الکترونیک پزشکی، مرکز داده، صوتی و ویدیویی، و غیره

مشخصات و ابعاد

ویژگی های نوسانگر قابل برنامه ریزی MEMS با قدرت کم MHz سری SJK8009

محدوده فرکانس از 110MHz تا 137MHz

ثبات فرکانسی عالی تا ±20ppm

مصرف برق پایین 4.9mA در 1.8V

حالت آماده برای طول عمر بیشتر باتری

زمان شروع سریع 5ms

نوع خروجی LVCMOS/HCMOS

اندازه با 2.0×1.6، 2.5×2.0، 3.2×2.5، 5.0×3.2، 7.0 × 5.0 میلی متر × میلی متر

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: DSC، Ethernet، USB، SATA، IP Cam، الکترونیک پزشکی، صوتی و ویدئویی، مرکز داده و غیره

مطابق با RoHS / بدون Pb

مشخصات الکترونیک سیریز SJK8009 از نوسانگر قابل برنامه ریزی MEMS با قدرت پایین MHz

ماده/نوع	SJK8009
نوع خروجی	LVCMOS/HCMOS
محدوده فرکانس	110~137MHz
ولتاژ تغذیه	1.8V ~ 3.3V
ثبات فرکانس	±20ppm~±50ppm، یا مشخص کنید
مصرف فعلی	7.5 میلی آمپر حداکثر
جریان آمادگی	4.3 ميلي آمپر
جریان غیرفعال OE	4.۲ میلی آمپر حداکثر
دمای کار	-40 تا +85 درجه سانتیگراد
چرخه کاری	45 تا 55 درصد
زمان بالا رفتن / سقوط	2.5ns حداکثر
ولتاژ Vol (Max.) /Voh (Min.)	10٪ Vcc / 90٪ Vcc
ولتاژ Vil (حداکثر) /Vih (دقیقه ای)	30٪ Vcc / 70٪ Vcc
مقاومت ورودی و کشش بالا	حداکثر 150KΩ (Pin1 Logic High)
مقاومت ورودی و کشش بالا	2MΩ دقیقه (Pin1 منطق پایین)
زمان شروع	حداکثر 5 میلی متر
زمان فعال/ غیرفعال	۱۲۲ اینچ حداکثر
زمان ادامه	حداکثر 5 میلی متر
Jitter دوره RMS	4ps حداکثر
جتر از اوج به اوج دوره	حداکثر 30 پينس
Jitter فاز RMS (12KHz ~ 20MHz)	دو پيس مکس
دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد

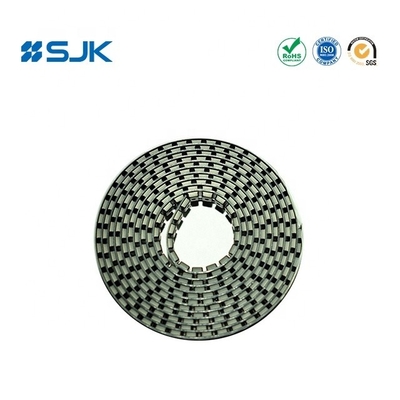

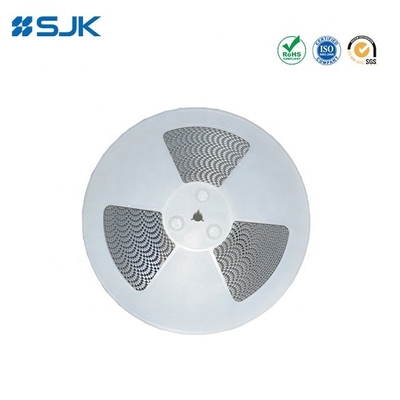

واحد بسته بندی	2016 /2520 /3225: 3000 قطعه / ریل 5032 /7050: 1000pcs/reel

عملکرد و ابعاد پین:

توجه: مشخصات بدون اطلاع قبلی قابل تغییر است. لطفا با فروش ما برای فایل PDF تایید کنید.

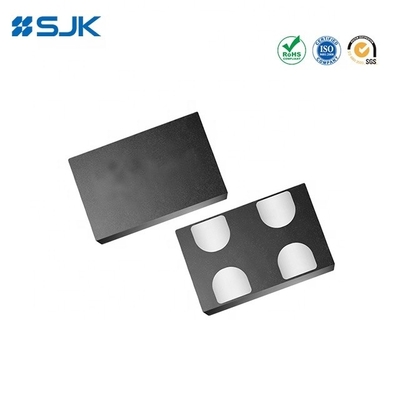

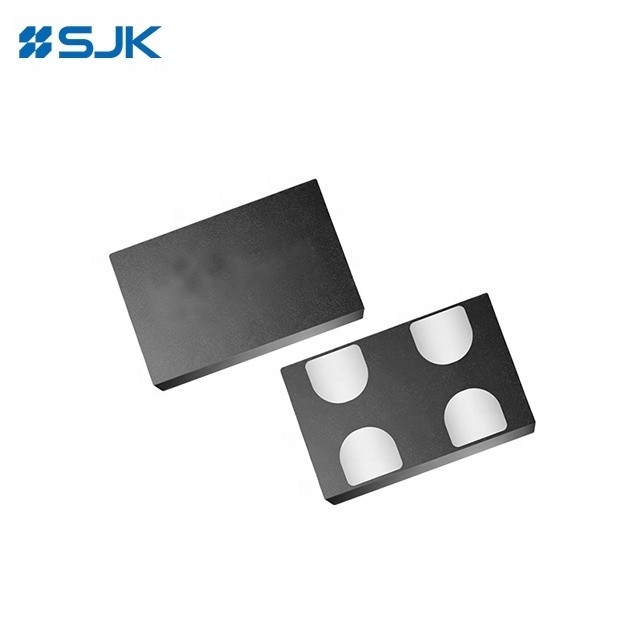

ویژگی های نوسانگر قابل برنامه ریزی SJK8009 SMD 5032 MEMS صنعتی LVCMOS 133.3000MHz 3

ویژگی های نوسانگر قابل برنامه ریزی SJK8009 SMD 5032 MEMS صنعتی LVCMOS 133.3000MHz 4

ویژگی های نوسانگر قابل برنامه ریزی SJK8009 SMD 5032 MEMS صنعتی LVCMOS 133.3000MHz 10
