نام تجاری:	SJK
شماره مدل:	SMD MEMS 8008
مقدار:	3000 عدد
قیمت:	$0.35 - $0.50/pieces
جزئیات بسته بندی:	بسته فله برای محصولات DIP، نوار و Real برای محصول SMD

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

نوع تامین کننده:

سازنده اصلی

ولتاژ - عرضه:

1.8 ولت، 2.5 ولت ~ 3.3 ولت

تشدید کننده پایه:

MEMS

سطح برنامه:

صنعت

نوع:

SMD MEMS

نوع بسته بندی:

SMD

محدوده فرکانس:

1 ~ 110 مگاهرتز

فرکانس اسمی:

1 ~ 110 مگاهرتز

تحمل فرکانس:

±20ppm~±50ppm، یا مشخص کنید

دمای کار:

-40 ~ 85+

ابعاد:

2.0x1.6، 2.5x2.0، 3.2x2.5، 5.0x3.2، 7.0x5.0 میلی متر

ثبات فرکانس:

± 20ppm

فرکانس - مرکز:

1 ~ 110 مگاهرتز

فرکانس:

1 ~ 110 مگاهرتز

قابلیت ارائه:

1000000 قطعه/قطعه در ماه

برجسته کردن:

نوسانگر قابل برنامه ریزی LVCMOS/HCMOS MEMS,نوسانگر قابل برنامه ریزی MEMS 1-110MHz,SJK8008 نوسانگر قابل برنامه ریزی MEMS

1-110MHz MEMS Programmable Oscillator

SJK8008 MEMS Programmable Oscillator

توضیحات محصول

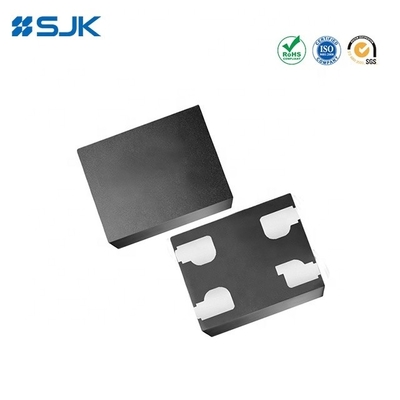

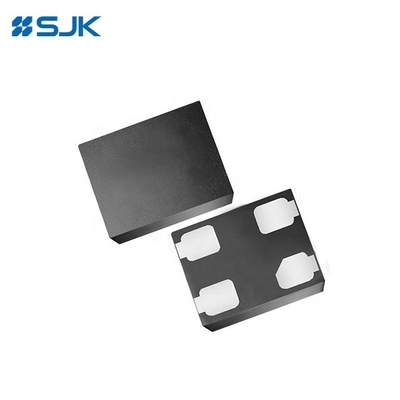

1-110MHz محدوده فرکانس SJK8008 SMD MEMS نوسانگر قابل برنامه ریزی LVCMOS/HCMOS نوسانگر کریستالی 0

SJK8008 نوسانگر قابل برنامه ریزی

مدل: سیریز SJK8008 نوسانگر قابل برنامه ریزی MEMS با قدرت پایین MHz
محدوده فرکانس: 1 ~ 110MHz
نوع خروجی: LVCMOS/HCMOS
ولتاژ تغذیه: 1.8V ~ 3.3V
ثبات فرکانس: ±20ppm
اندازه: 2.0x1.6، 2.5x2.0، 3.2x2.5، 5.0x3.2، 7.0x5.0 میلی متر
برنامه های کاربردی: اترنت، USB، الکترونیک پزشکی، مرکز داده، صوتی و ویدئویی، و غیره

مشخصات و ابعاد

ویژگی های نوسانگر قابل برنامه ریزی MEMS با قدرت کم MHz سری SJK8008

محدوده فرکانس از 1MHz تا 110MHz

ثبات فرکانسی عالی تا ±20ppm

مصرف برق کم 3.5mA در 1.8V

حالت آماده برای طول عمر بیشتر باتری

زمان شروع سریع 5ms

نوع خروجی LVCMOS/HCMOS

اندازه با 2.0×1.6، 2.5×2.0، 3.2×2.5، 5.0×3.2، 7.0 × 5.0 میلی متر × میلی متر

نصب اتوماتیک و جوشاندن مجدد

برنامه های کاربردی: DSC، Ethernet، USB، SATA، IP Cam، الکترونیک پزشکی، صوتی و ویدئویی، مرکز داده و غیره

مطابق با RoHS / بدون Pb

مشخصات الکترونیکی نوسانگر قابل برنامه ریزی MEMS با قدرت کم MHz سری SJK8008

ماده/نوع	SJK8008
نوع خروجی	LVCMOS/HCMOS
محدوده فرکانس	1~110MHz
ولتاژ تغذیه	1.8V ~ 3.3V
ثبات فرکانس	±20ppm~±50ppm، یا مشخص کنید
مصرف فعلی	4.5 میلی آمپر حداکثر
جریان آمادگی	4.3 ميلي آمپر
جریان غیرفعال OE	4.۲ میلی آمپر حداکثر
دمای کار	-40 تا +85 درجه سانتیگراد
چرخه کاری	45 تا 55 درصد
زمان بالا رفتن / سقوط	2.5ns حداکثر
ولتاژ Vol (Max.) /Voh (Min.)	10٪ Vcc / 90٪ Vcc
ولتاژ Vil (حداکثر) /Vih (دقیقه ای)	30٪ Vcc / 70٪ Vcc
مقاومت ورودی و کشش بالا	حداکثر 150KΩ (Pin1 Logic High)
مقاومت ورودی و کشش بالا	2MΩ دقیقه (Pin1 منطق پایین)
زمان شروع	حداکثر 5 میلی متر
زمان فعال/ غیرفعال	حداکثر 130 سانتی متر
زمان ادامه	حداکثر 5 میلی متر
Jitter دوره RMS	حداکثر 3 پلاس
جتر از اوج به اوج دوره	حداکثر 30 پينس
Jitter فاز RMS (12KHz ~ 20MHz)	دو پيس مکس
دمای ذخیره سازی	-60 تا +150 درجه سانتیگراد

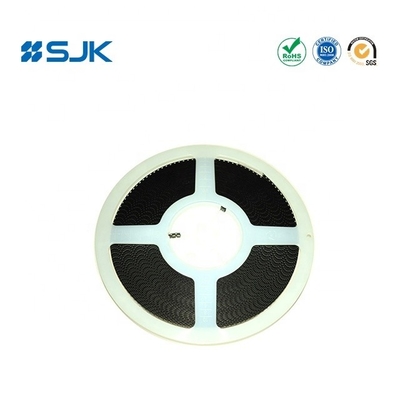

واحد بسته بندی	2016 /2520 /3225: 3000 قطعه / ریل 5032 /7050: 1000pcs/reel

عملکرد و ابعاد پین:

توجه: مشخصات بدون اطلاع قبلی قابل تغییر است. لطفا با فروش ما برای فایل PDF تایید کنید.

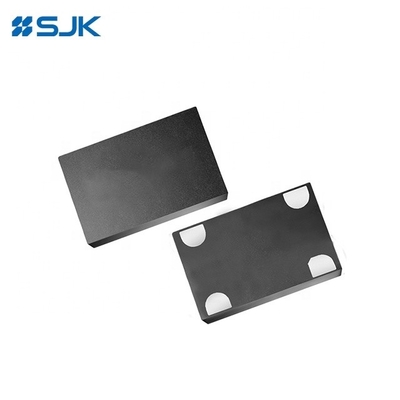

1-110MHz محدوده فرکانس SJK8008 SMD MEMS نوسانگر قابل برنامه ریزی LVCMOS/HCMOS نوسانگر کریستالی 3

1-110MHz محدوده فرکانس SJK8008 SMD MEMS نوسانگر قابل برنامه ریزی LVCMOS/HCMOS نوسانگر کریستالی 4

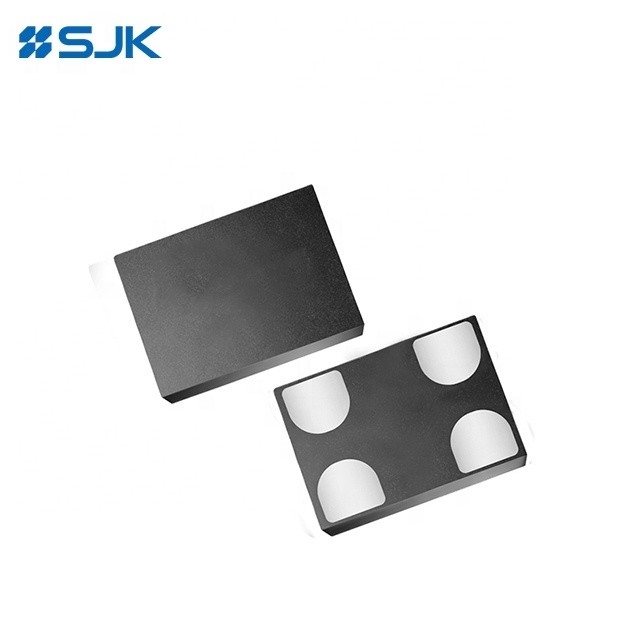

1-110MHz محدوده فرکانس SJK8008 SMD MEMS نوسانگر قابل برنامه ریزی LVCMOS/HCMOS نوسانگر کریستالی 10
